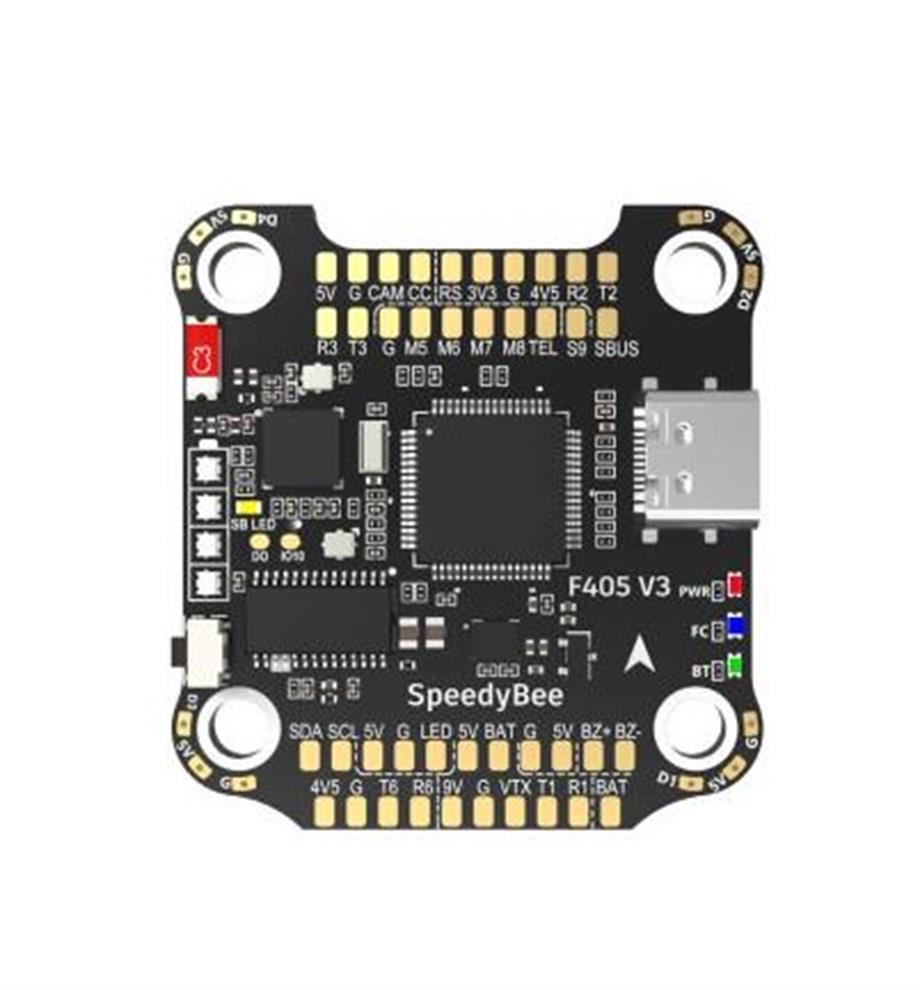

SpeedyBee F405 V3 Flying Uçuş Kontrol Kartı & 50A ESC
MCU:STM32F405
IMU (jiroskop):BMI270
USB Port tipi: C tipi
Barometre: dahili
OSD çip: AT7456E çip
BLE Bluetooth: parametre ayarı için destek

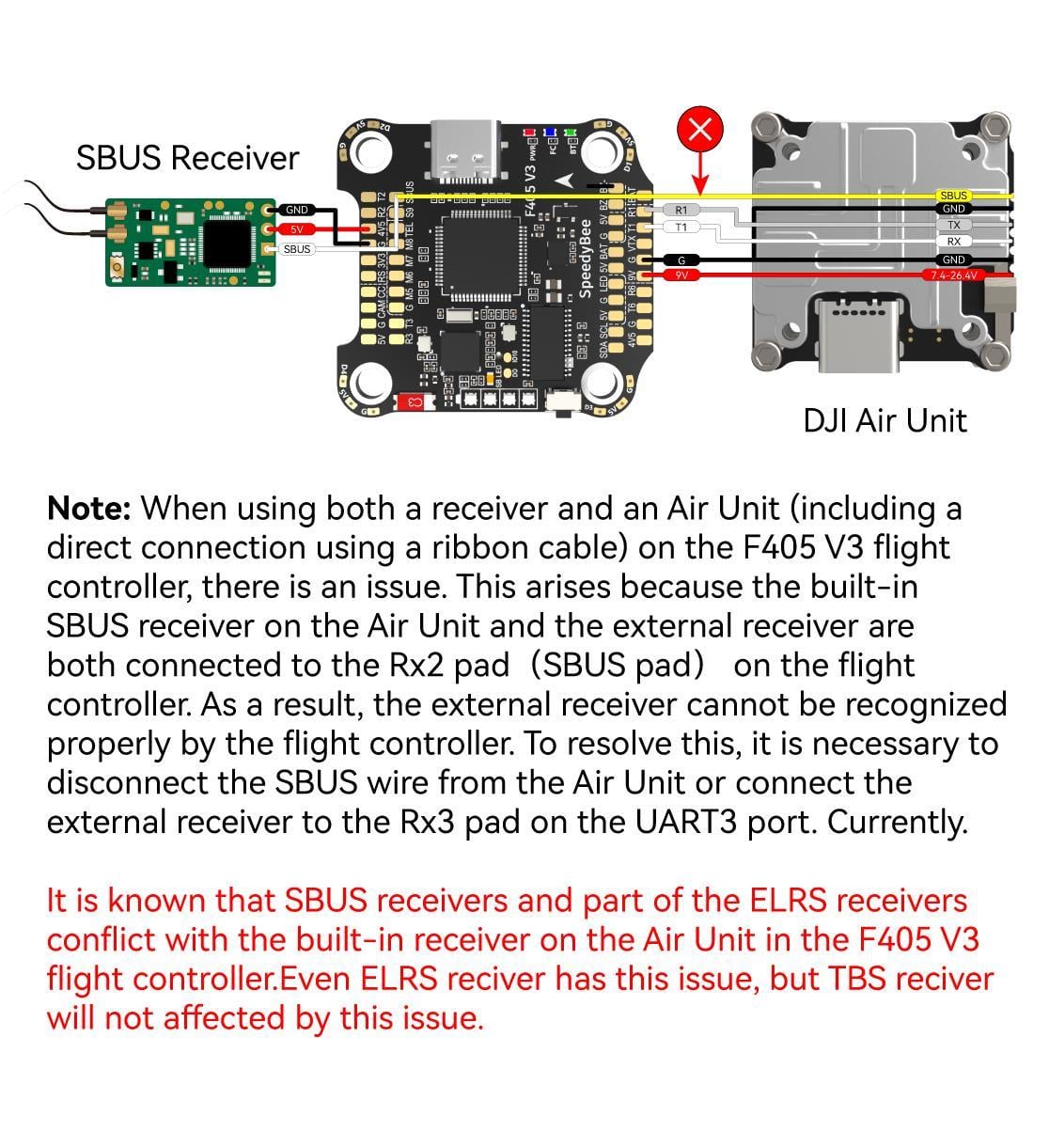

DJI hava ünitesi bağlantı yöntemi: destek 6pin soket doğrudan bağlantı, kaynak teli bağlantı iki yolu
MicroSD kart yuvası kara kutu: destek, lütfen FAT16/FAT32 formatında biçimlendirilmesi gereken 4GB altında SDSC/SCHC tipi bir MicroSD kart kullanın. SDXC tipi kartlar kullanmayın. Not: Betaflight sadece 4 gb'a kadar destekler
Galvanometre girişi: desteklenen. SpeedyBee BLS 50A ESC ile eşleştirildiğinde, lütfen ölçek = 386, ofset = 0 ayarlayın
Betaflight kamera parametre ayar pedi: destek (ön CC ped)
Güç girişi: 3S - 6S Lipo (arkadaki 8pin arayüzünden veya G, pedlerdeki yarasa pimleri/pedler)
5V BEC çıkışı:
5V çıkışlı 9 grup (ön tarafta 4 + 5V ped ve 1 BZ + buzzer ped, ve harici LED ışıkları için 4 köşeden her birinde bir + 5V ped), toplam akım çıkışı 2A
9V BEC çıkışı:
9V çıkış 2 grup, (ön tarafta 1 + 9V ped, arkada bir koltukta + 9V çıkış), toplam akım çıkışı 2A
3.3V BEC çıkışı:
1 grup (ön tarafta 1 3.3V ped), maksimum akım 500mA
4.5V BEC çıkışı:
2 grup (ön tarafta 2 4.5V ped), maksimum akım 1A
ESC sinyali: arkada M1-M4 ve ön tarafta M5-M8
UART seri port: beş seri port grubu (UART1, UART2, UART3, UART4 , UART6)
ESC telemetri girişi: R4 (UART4)
I2C: destek. SDA, önündeki SCL pedleri. Manyetometreler, sonar vb. Için
Legacy Betaflight LED pedleri: desteklenen. 5V, G, ön taraftaki LED şerit. BF kontrolü WS2812 LED ışık için
Buzzer: destek. BZ + , BZ- pad 5V buzzer için kullanılır
Önyükleme anahtarı:
Destekleyin. Güç açmak için önyükleme tuşuna basın ve basılı tutun, tuğlayı kaydetmek ve ürün yazılımını flaşlamak için kullanılan DFU moduna girebilirsiniz; Güç bekleme durumunda, önyükleme anahtarı ayrıca pcb'nin dört köşesindeki LED şeritler pedlere bağlı olan D1-D4 'i kontrol etmek için kullanılır. Varsayılan olarak, LED ekran durumundan geçmek için önyükleme tuşuna kısa basın; Changan önyükleme anahtarı LED kontrol modunu değiştirir: SpeedyBee LED veya BF LED. BF LED modunda, bu LED şeritler BF firmware tarafından kontrol edilecektir
RSSI pad: destek. RS olarak etiketlenmiş
SmartPort: destek. Herhangi bir seri port TX setini kullanabilirsiniz
Desteklenen uçuş kontrolörü firmware:BetaFlight (varsayılan), EMUFlight, INAV
Firmware hedef adı: SPEEDYBEEF405V3

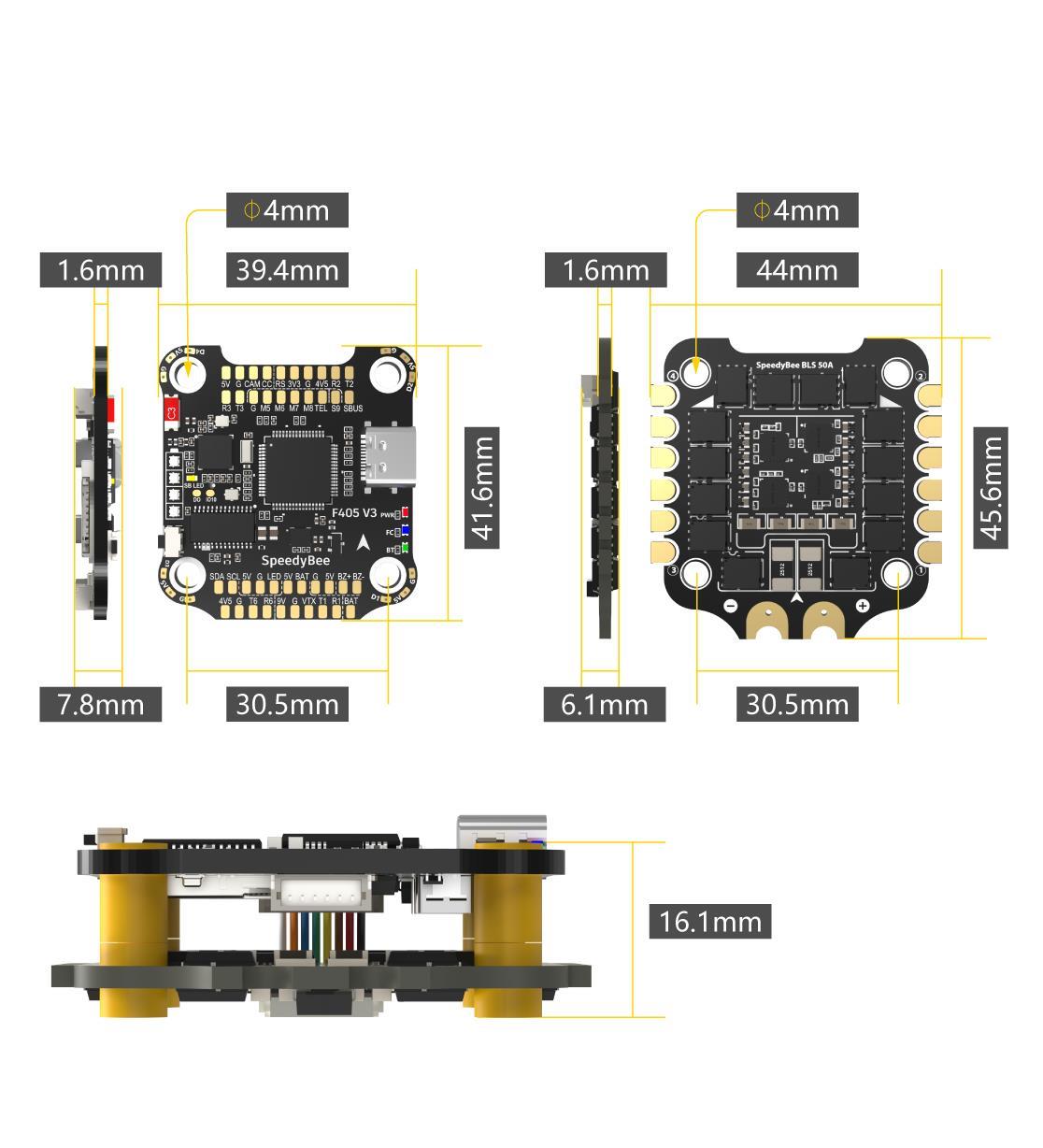

Montaj: 30.5x30.5mm (4mm delik çapı)
Boyutlar: 41.6(L) x 39.4(W) x 7.8(H) mm
Ağırlık: 9.6g
