226 ürünElektronik Kartlar ve Devre Kartı Modülleri
Elektronik kartlar, belirli bir işi yapan devrenin tüm parçalarının hazır lehimlendiği küçük devre kartlarıdır. Bir röleyi sürmek, gerilimi düşürmek veya yükseltmek, USB ile seri haberleşme kurmak, tuş takımından giriş almak ya da bir mikrodenetleyiciyi programlamak gibi işleri tek tek parça bağlamadan çözer. Pinleri sayesinde Arduino, Raspberry Pi ve ESP kartlarına jumper kabloyla kolayca bağlanırlar.
Bu kategoride röle kartları, voltaj regülatör kartları, dönüştürücü modüller, programlayıcılar, tuş takımları ve farklı işler için kullanılan modüller bulunur. Fiyat; kartın kanal sayısına, taşıyabildiği akıma ve üzerindeki özelliklere göre değişir.
Elektronik Kart Çeşitleri
| Kart türü | Ne işe yarar | Örnekler |
|---|---|---|

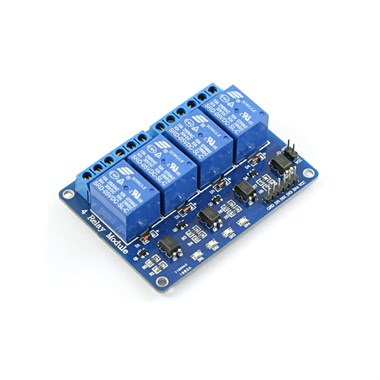

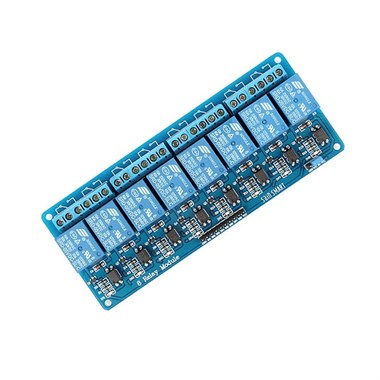

| Röle kartları | Mikrodenetleyiciyle lamba, pompa, motor gibi 220V ya da yüksek akımlı cihazları açıp kapatır | 5V 1, 4, 8 ve 16 kanal, 12V ve 24V röle kartları, Wi-Fi röle modülleri, zaman ayarlı röle |
| Voltaj regülatör kartları | Gerilimi düşürür veya yükseltir, devreye sabit gerilim verir | LM2596 ve XL4015 ayarlı düşürücü, XL6009 yükseltici, AMS1117 3,3V / 5V, breadboard güç modülü |
| Dönüştürücü modüller | Farklı haberleşme türlerini ve lojik seviyeleri birbirine çevirir | CH340 ve PL2303 USB-TTL, RS232-TTL, MAX485 RS485, TXS0108E lojik seviye dönüştürücü |
| Programlayıcılar | Mikrodenetleyiciye program yükler ve hata ayıklar | USBasp ve USBtinyISP (AVR), PICkit 2 ve PICkit 3 (PIC), STM8 / STM32 programlayıcı |
| Tuş takımları | Kullanıcıdan şifre, sayı veya komut girişi alır | 4x4 ve 4x3 membran keypad, TTP223 / TTP224 / TTP229 dokunmatik tuş modülleri |

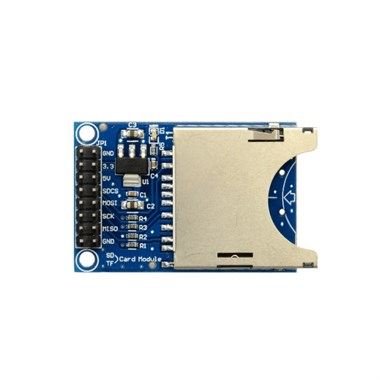

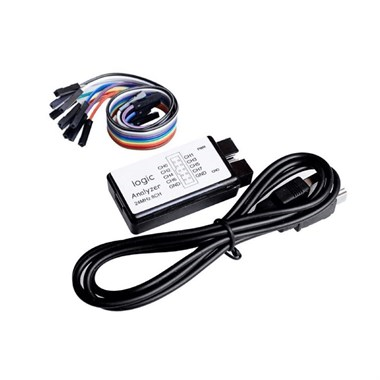

| Diğer modüller | Projeye ekran, ses, hafıza, ağ veya ölçüm yeteneği ekler | SD kart modülü, ENC28J60 Ethernet, MAX7219 dot matrix, ISD1820 ses kayıt, lojik analizör, sinyal jeneratörü |
Elektronik Kart Seçerken Nelere Dikkat Edilmeli?
- Çalışma gerilimi: Kartın besleme ve sinyal gerilimi (3,3V veya 5V) bağlanacağı karta uygun olmalıdır. Raspberry Pi ve ESP kartları 3,3V ile çalışır; 5V'luk modüllerle arada lojik seviye dönüştürücü gerekebilir.
- Akım ve güç: Röle kartında kontak akımı, regülatör kartında çıkış akımı bağlanacak yükün ihtiyacından yüksek olmalıdır.
- Kanal sayısı: Röle kartlarında kaç cihaz kontrol edilecekse en az o kadar kanal seçilmelidir; ileride eklenecek cihazlar için pay bırakmak işinizi kolaylaştırır.
- Bağlantı: Kartın pin dizilimini ve haberleşme şeklini (dijital pin, I2C, SPI, UART) ürün sayfasından kontrol edin.
Motorları sürmek için motor sürücü kartları, ölçüm yapmak için sensörler, bu kartları yönetecek ana kart için Arduino ve Raspberry Pi kategorilerine bakabilirsiniz.
Sıkça Sorulan Sorular
Elektronik kart nedir?
Elektronik kart, elektronik parçaların bir baskı devre (PCB) üzerine yerleştirilip birbirine bağlandığı devre kartıdır. Bu kategorideki kartlar tek bir işi yapan hazır modüllerdir; projeye takılarak o işi ayrı bir devre kurmadan yerine getirirler.
Röle kartı nasıl kullanılır?
Röle kartının VCC ve GND uçları beslemeye, IN ucu Arduino'nun bir dijital pinine bağlanır. Kontrol edilecek cihaz ise rölenin COM ve NO (normalde açık) uçları arasından geçirilir. 220V ile çalışırken bağlantılar enerji kesikken yapılmalı ve açık uç bırakılmamalıdır.
Voltaj düşürücü ile voltaj yükseltici arasındaki fark nedir?
Voltaj düşürücü (buck) kartlar, örneğin 12V'u 5V'a indirir; voltaj yükseltici (boost) kartlar ise 3,7V'luk bir pilden 5V veya 12V elde etmeyi sağlar. Ayarlanabilir modellerde çıkış gerilimi kart üzerindeki trimpotla belirlenir.
