Röle Çeşitleri

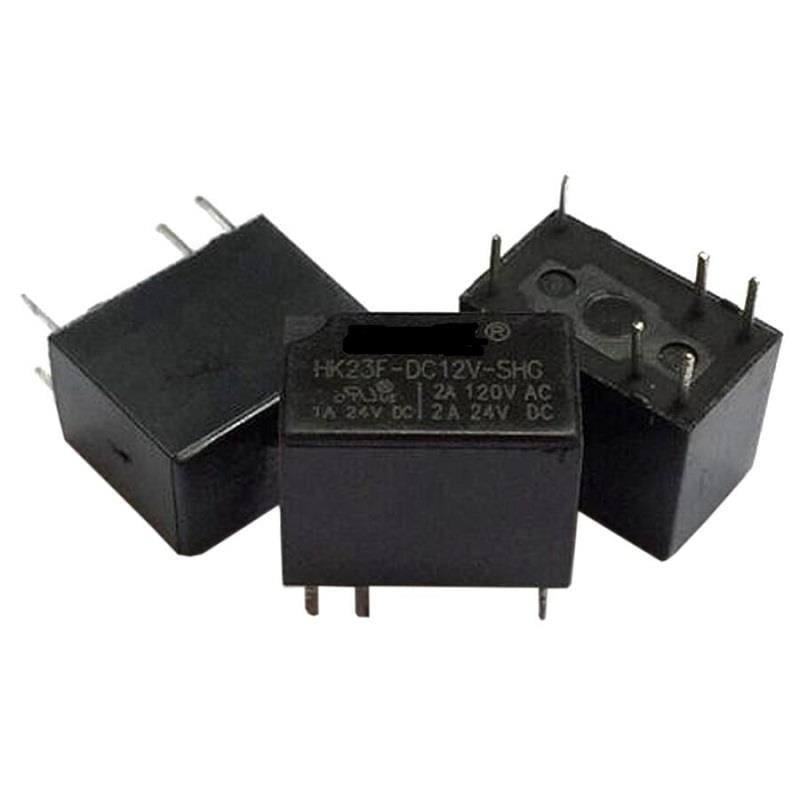

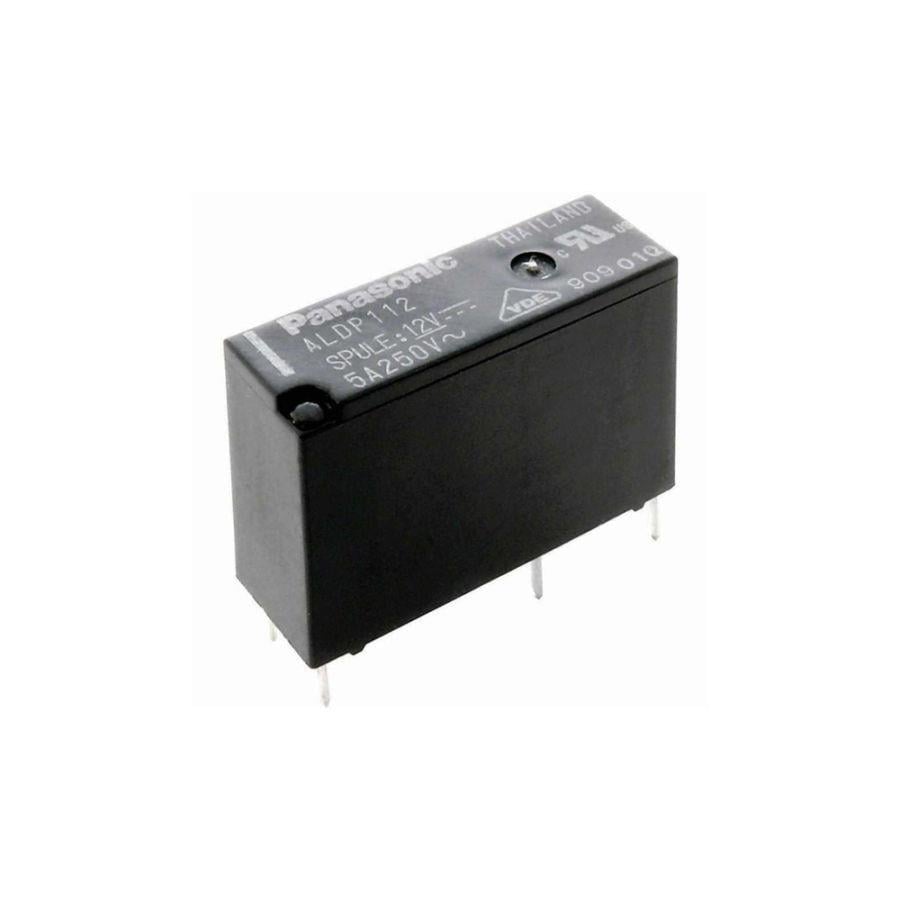

Röle çeşitleri ana kullanım alanı olarak, gelen sinyallerin 1 veya 0 olduğu yerlerde kullanılan Mors bilgisini iletmek ve almak üretilmiştir. 12v röle, mekanik olarak AÇIK ve KAPALI mantığı ile çalışır. Telgraf, bir ampul veya bir uyarı sesi olan 1 ve 0 darbelerinin, elektromıknatıslar kullanılarak mekanik AÇIK ve KAPALI olarak dönüştürüldüğü anlamına gelir. Daha sonra çeşitli uygulamalarda kullanılmıştır.

Röle Nedir?

rçle çeşitleri

Röleler, birçok çeşide sahiptir. Standart ve genel olarak kullanılan bir röle, genelde bir anahtar olarak kullanılan elektromıknatıslardan oluşur. Sözlükte röle, bir şeyi bir şeyden diğerine geçirme eylemi anlamına gelmektedir. Aynı anlam bu cihaza uygulanabilir çünkü cihazın bir tarafından alınan sinyal diğer taraftaki anahtarlama işlemini kontrol eder. Yani röle devreleri elektromekanik olarak kontrol eden (açık ve kapalı) bir anahtardır. Bu cihazın asıl çalışması, AÇIK veya KAPALI konuma getirmek için herhangi bir insan müdahalesi olmadan bir sinyal yardımı ile teması kurmak veya kesmektir. Temel olarak düşük güç sinyali kullanarak yüksek güçlü bir devreyi kontrol etmek için kullanılır. Genel olarak, AC ev aletlerinin, mikrodenetleyicilerden gelen DC sinyalleriyle kontrol edilmesi gibi yüksek voltajla çalıştırılan devreyi kontrol etmek için bir DC sinyali kullanılır.




Röle Devresi

röle nedir
Elektromekanik bir röle, temel olarak Elektromagnet, hareketli bir armatür, kontaklar, boyunduruk ve bir yay / çerçeve / stand gibi birkaç mekanik parça kullanılarak tasarlanır. Bütün bunlar bir röle
oluşturmak için mantıksal olarak düzenlenmiştir.
Bir Elektromıknatıs, rölenin çalışmasında büyük rol oynar. Elektromıknatıs başta manyetik özelliği olmayan bir metaldir ancak elektriksel sinyal yardımı ile mıknatısa dönüştürülebilir. Akım iletkenden geçtiğinde bir mıknatısın özelliklerini elde ettiğini biliyoruz. Bu nedenle, bir bakır tel ile sarılmış ve yeterli güç kaynağı tarafından beslenen bir metal, mıknatıs gibi hareket edebilir ve metalleri kendi menzili içinde çekebilir.



Boyunduruk

Bobine enerji verildiğinde armatürü çekmek ve tutmak için bir göbek üzerine sabitlenmiş küçük bir metal parçadır.

Yay

Çok az rölenin yaya ihtiyacı yoktur, ancak kullanılırsa kolay ve serbest hareketini sağlamak için armatürün bir ucuna bağlanır. Bir yay yerine metal bir stand yapı kullanılabilir.

Röle Bağlantısı ve Devresi

Bir mahfazaya, üzerine sarılı bakır sargılı bir çekirdek yerleştirilir. Hareketli bir armatür bir uca bağlı bir yay desteğinden veya stand benzeri bir yapıdan ve bir diğer tarafa bağlanmış bir metal temastan oluşur. Tüm bu düzenlemeler bobine enerji verildiğinde armatürü çekecek şekilde çekirdeğin üzerine yerleştirilir. Hareketli armatür genel olarak harici devrelere bağlanacak olan ortak bir terminal olarak kabul edilir. Rölenin ayrıca normalde kapalı ve normal olarak açık (NC ve NO) olmak üzere iki pimi vardır, normalde kapalı pim armatür veya ortak terminale bağlanırken normalde açılan pim serbest bırakılır (bobine enerji verilmediğinde). Bobine enerji verildiğinde, armatür hareket eder ve bobin içinden akım akışı gerçekleşene kadar normal olarak açılan kontağa bağlanır. Enerjisi kesildiğinde ilk konumuna gelir.

Röle Nasıl Çalışır

Çekirdeğe voltaj uygulanmadığında manyetik alan üretemez ve mıknatıs gibi davranmaz. Bu nedenle, hareketli armatürü çekemez. Dolayısıyla başlangıç ​​pozisyonunun kendisi normalde kapalı pozisyonda (NC) bağlı olan armatürdür.

Çekirdeğe yeterli voltaj uygulandığında, etrafında manyetik bir alan oluşturmaya başlar ve bir mıknatıs gibi davranır. Hareketli armatürün menzili içine yerleştirildiği için çekirdek tarafından manyetik alana çekilir, böylece armatürün konumu değişmektedir. Rölenin normal olarak açılan pimine ve ona bağlı harici devrenin farklı bir şekilde bağlanmış olması gerekmektedir.
Not: Harici devrenin işlevselliği, röle pimlerine yapılan bağlantıya bağlıdır.

Sonunda, bir bobine enerji verildiğinde armatürün çekildiğini ve anahtarlama işleminin görülebildiğini söyleyebiliriz, bobinin enerjisi kesilirse manyetik özelliğini kaybeder ve armatür ilk konumuna geri döner.

Rölenin canlı çalışmasını aşağıdaki animasyondan kontrol edebilirsiniz:
röle nedir


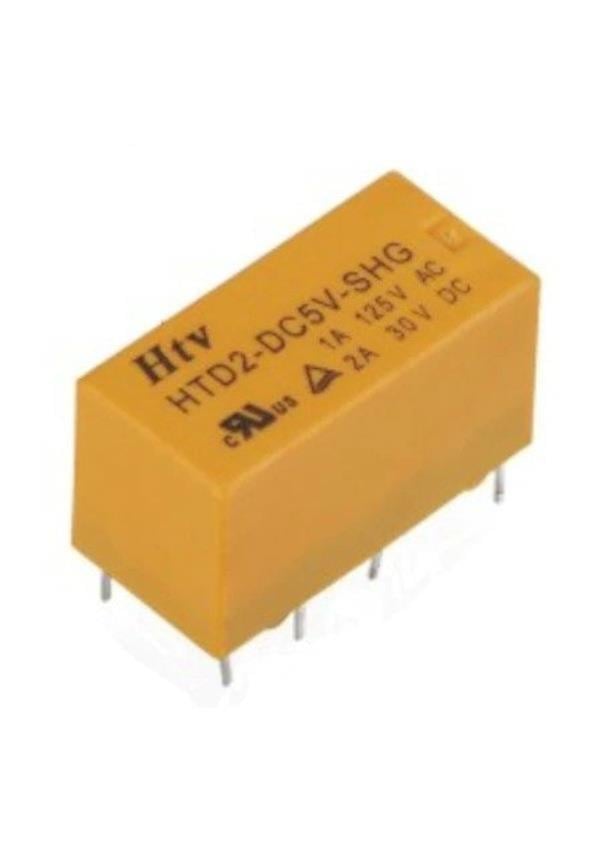

Farklı röle türleri

Elektromanyetik röle dışında, farklı prensiplerde çalışan birçok röle tipi vardır.

Çalışma prensibine göre röle çeşitleri

- Elektrotermal röle:
İki farklı malzeme bir araya geldiğinde bimetalik bir şerit halinde oluşur. Bu şerit enerjilendirildiğinde bükülme eğilimi gösterir, bu özellik bükülme doğası temaslarla bağlantı kuracak şekilde kullanılır.

- Elektromekanik röle:
Birkaç mekanik parça yardımı ile ve bir elektromıknatısın özelliklerine dayanarak kontaklarla bir bağlantı kurulur.

- Katı Hal rölesi:
Elektrotermal ve elektromekanik rölelerde olduğu gibi mekanik parçalar kullanmak yerine, yarı iletken cihazlar kullanır. Böylece cihazın anahtarlama hızı daha kolay ve daha hızlı hale getirilebilir. Bu rölenin ana avantajları, diğer rölelere kıyasla daha uzun ömürlü ve daha hızlı anahtarlama işlemidir.

- Hibrit röle:
Hem elektromekanik hem de katı hal rölelerinin birleşimidir.

Kutupluluğa Göre Röle Çeşitleri

- Polarize röle:
Bunlar elektromekanik rölelere benzer, ancak içinde hem sabit mıknatıs hem de elektromıknatıs vardır. Armatürün hareketi bobine uygulanan giriş sinyalinin polaritesine bağlıdır. Telgraf uygulamalarında kullanılır.

- Polarize olmayan röle:
Bu rölelerdeki bobinin kutupları yoktur ve giriş sinyalinin kutupları değişmiş olsa bile çalışması değişmeden kalır.



Röle Uygulamaları:

Rölenin uygulama alanları sınırsızdır. Ana işlevi, düşük voltaj güç kaynağı (DC voltajı) ile yüksek voltaj devresini (230V devre AC) kontrol etmektir.


Röleler sadece büyük elektrik devrelerinde değil aynı zamanda aritmetik ve matematiksel işlemlerini yapmak için bilgisayar devrelerinde ve elektrik motoru anahtarlarını kontrol etmek için de kullanılır. Bir elektrik motorunu çalıştırmak için 230V AC kaynağına ihtiyacımız vardır. Ancak birkaç durumda, motoru bir DC besleme gerilimi ile çalıştırma durumu olabilir. Bu durumlarda, bir röle kullanılabilir.



Stabilizatörler

Otomatik stabilizatörler, rölenin kullanıldığı uygulamalarından biridir. Besleme gerilimi nominal gerilimden farklı olduğunda, röleler gerilim değişimlerini algılar ve yük devresini devre kesiciler yardımıyla kontrol eder.

Bir sistemde birden fazla devre varsa, devre seçimi için kullanılır.



Televizyonlar da Röle

Eski bir rekli tüplü televizyonun iç devresi DC voltajı ile çalışır. Ancak tüpün çok yüksek bir AC voltajına ihtiyacı vardır. Bu sebeple bir DC kaynağı ile çalıştırmak için röle kullanılmaktadır.


Ayrıca röle, Trafik lambaları, büyük termostatlar gibi cihazlarda da kullanılır.



Sizde Robocombo ile en uygun röle fiyatlarına, profesyonel teknik destek ve %100 müşteri memnuniyeti ile, 16:00'a kadar anında kargo avantajı ile hemen ulaşabilirsiniz. Üstelik **150₺ üzeri ÜCRETSİZ KARGO**
