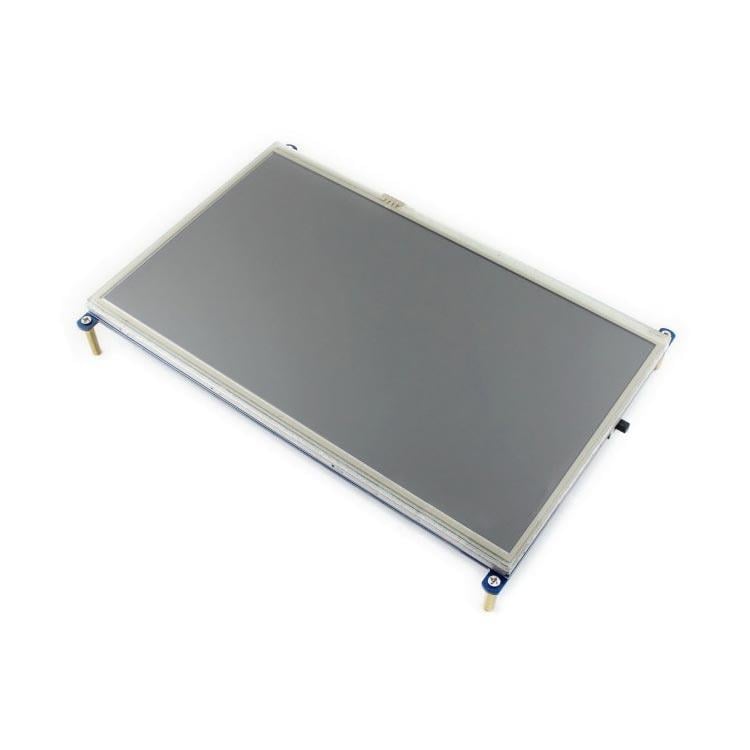

10.1 inç HDMI Lcd Ekran 1024x600 -WaveShare-
1024 × 600 yüksek çözünürlük
Dirençli dokunmatik kontrol
Raspberry Pi'nin revizyonuyla uyumlu ve doğrudan bağlantı kurun (bir HDMI kablosu gerektiren Pi 1 modeli B veya Pi Zero hariç)
Sağlanan sürücüler (doğrudan kendi Raspbian / Ubuntu ile çalışır)

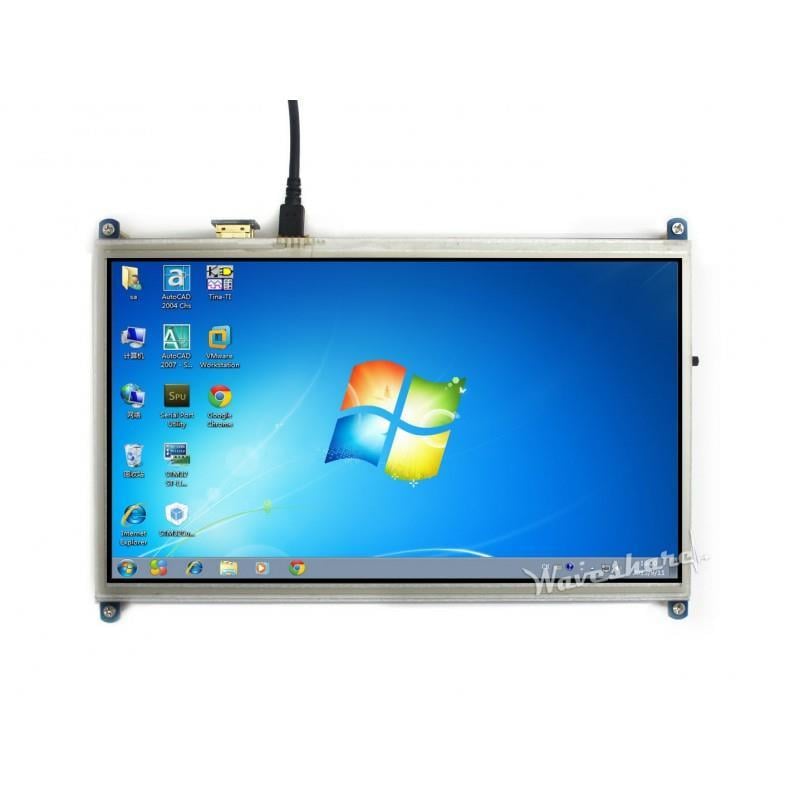

Ayrıca bir bilgisayar monitörü olarak çalışır, bu durumda dokunmatik panel kullanılamaz ve HDMI kablosu gereklidir
HDMI arayüzü, görüntüleme için gereksiz bir giriş / çıkış (ancak dokunmatik panel hala G / Ç gerektirir)
Düşük ışık tüketimi için arka ışık kontrolü

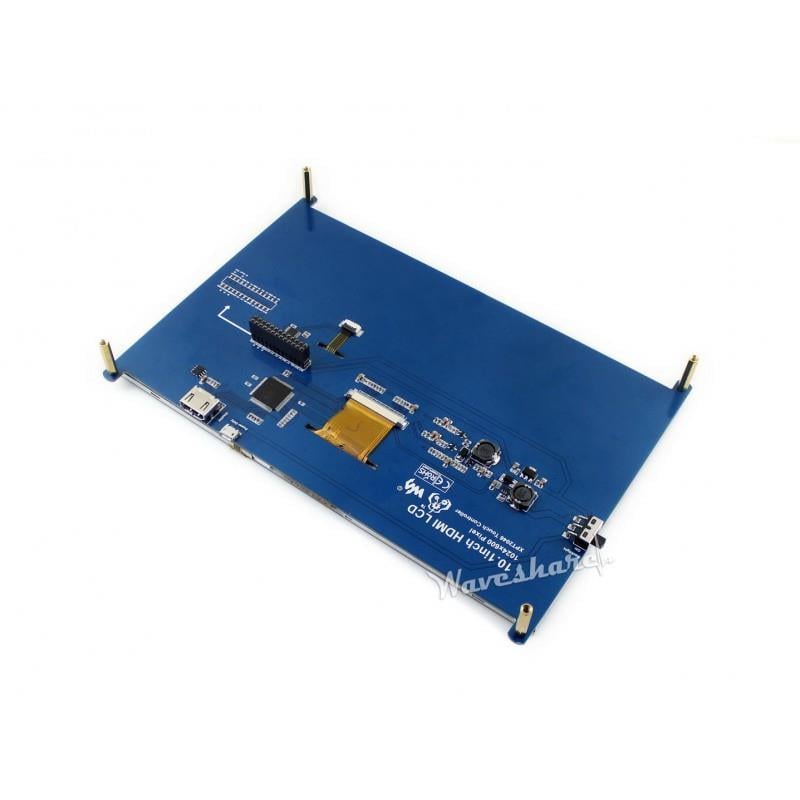

Pin No / Sembol / Açıklama
1, 17 / 3.3V / Güç pozitif (3.3V güç girişi)
2, 4 / 5V / Güç pozitif (5V güç girişi)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 / NC / NC
6, 9, 14, 20, 25 / GND / Zemin
19 / TP_SI / Dokunmatik Panel'in SPI veri girişi
21 / TP_SO / Dokunmatik Panel'in SPI veri çıkışı
22 / TP_IRQ / Dokunmatik Panel kesme işlemi sırasında Dokunmatik Panel kesintisi, düşük seviye
23 / TP_SCK / Dokunmatik Panel'in SPI saati
26 / TP_CS / Dokunmatik Panel yongası seçimi, düşük etkin
