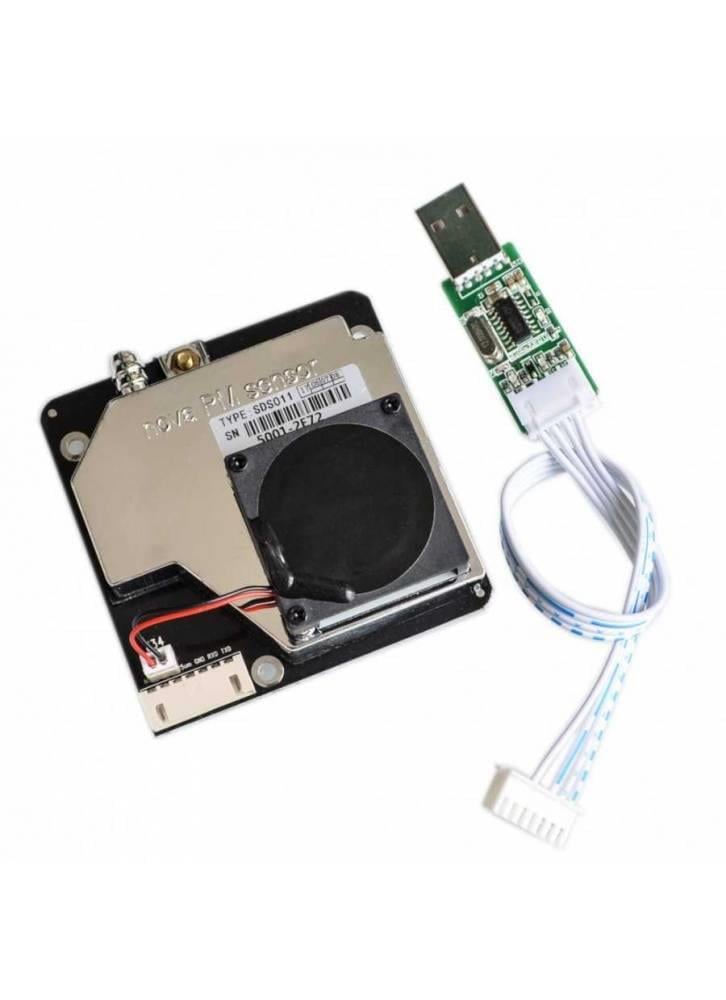

Nova SDS011, lazer tarama tekniği ile havada bulunan 0.3-10 µm boyutundaki parçacıkları algılar. Dijital çıkışa sahiptir. Bu sayede mikrokontrolü projelerinize kolaylıkla entegre ederek kullanabilirsiniz.Ürün içeriği: Nova SDS011 sensör modülü, USB-UART adaptörü (CH340), bağlantı kablosu Nova SDS011 Özellikleri:Lazer algılama teknolojisi sayesinde doğru ve güvenilir sonuç verirHızlı tepki süresi, ortamda değişiklik algıladığında 10 sn'den kısa sürede çıkış verirUART bağlantı arayüzü0.3 µg/m^3 yüksek çözünürlük
Çalışma Prensibi:Tarama alanındaki parçacıklar lazer saçınım ile algılanır. Yansıyan ışık, üniteye geri dönerek elektriksel sinyale dönüştürülür. Analiz edilen parçacık miktarı, seri haberleşme ile mikrokontrolcü/bilgisayara iletilir. Nova SDS011 Teknik Özellikleri:Ölçüm çıkışı: PM2.5,PM10Ölçüm aralığı: 0.0-999.9 ug/m3Besleme gerilimi: 5VMaks. çalışma akımı: 100mAUyku durumunda akım: 2 mAÇalışma sıcaklığı: -20-50°CTepki süresi: 1sSeri data çıkış hızı: Saniyede 1 kereParçacık çözünürlüğü: 0.3µm'den küçükHata payı: 10%Boyutlar: 71x70x23mm
Haberleşme Protokolü:Seri haberleşme protokolü: 9600 8N1Message header: AAOrder: C0Data 1: PM2.5 low byteData 2: PM2.5 high byteData 3: PM10 low byteData 4: PM10 high byteData 5: 0(reserved)Data 6: 0(reserved)Checksum: checksumMessage trailer: ABChecksum: data 1 + data 2 + ...+ data 6PM2.5 data content: PM2.5 (ug/m3) = ((PM2.5 high byte*256 ) + PM2.5 low byte)/10PM10 data content: PM10 (ug/m3) = ((PM10 high byte*256 ) + PM10 low byte)/10 Pin Bağlantıları:NC: Bağlı değil1μm: PM2.5: 0-999μg/m3, PWM çıkış5V: 5V DC giriş2.5μm: PM10: 0-999 μg/m3, PWM çıkışGND: Toprak hattıRXD: RX UART data (3.3V)TXD: TX UART data (3.3V)
