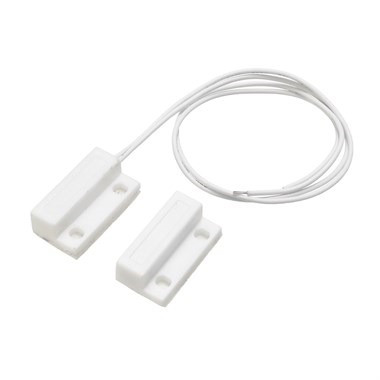

Manyetik Kapı Kontağı Alarm Sensörü (Kablolu Kontak)

Manyetik Kapı Kontağı Alarm Sensörü, esas itibarıyla bir ABS plastik kabuğa sarılmış bir reed anahtardır, kablolu kontaktır. Normalde reed 'açık' (iki kablo arasında bağlantı yok) konumdadır. Diğer yarısı bir mıknatıs. Mıknatıs 13 mm'den uzakta olduğunda, reed anahtarı kapanır. Genellikle bir kapı, pencere veya açık olduğu kontrol edilmek istenen objeler için kullanılır, bu nedenle bağlantı tırnakları ve vidaları vardır. Ek olarak vida kullanımı haricinde üzerindeki bantlarla da kullanım mümkündür.

 Manyetik Kotak (Reed Switch) Özellikler:

• Normalde açık anahtarı
• ABS muhafaza
• Nominal akım: maks 100 mA
• Nominal gerilim: maks. 200 VDC
• Mesafe: maks. 15 mm
• Kutu boyutu (her iki tarafta): 29mm x 14mm x 9mm
• Kablo uzunluğu: 305mm ± 12mm
• Ağırlık (parça başına): 5.4g
