KY-032 IR Engelden Kaçma - 38 kHz IR Alıcı Verici (2306150023)

KY-032 IR Engelden Kaçma - 38 kHz IR Alıcı Verici

İnfrared Yakınlık Mesafe Renk Ölçme Robot Akıllı Araba Çizgi İzleyen

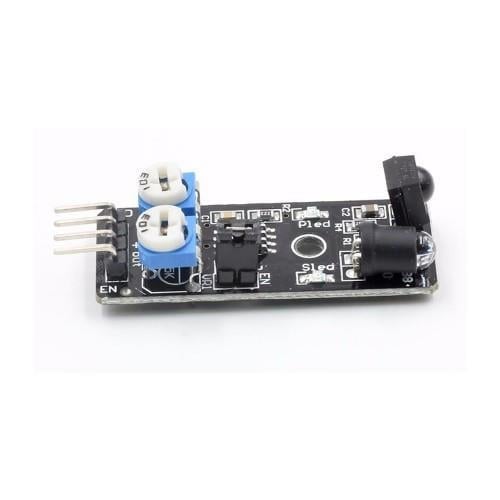

     Bu küçük boyutlu kızılötesi engel algılama sensörü pek çok projede kulanıma uygundur. Hızlı ve kolay bir şekilde bağlantıları yaparak projenize hemen ekleyebilirsiniz. Arduino raspberry ve diğer mcu kitleri ile kullanılabilir. Ir verici ledden yollanan ışınlar engele çarpıp alıcı led üzerinden algılanır. Bir karşılaştırıcı zamanlayıcı devre ile mesafenin algılanması sağlanır. Modül üzerindeki 2 adet potansiyometre ile hassasiyet ayarı yapılabilir.  Bir tanesi ir verici ledin frekansını diğeride duty cycle ayarlaması içindir.
     2-40cm arasında mesafe algılaması yapabilir. DC 3V / 5V arasında besleme ile çalışabilir. Engel algılandığında lojik 0,engel olmadığında lojik 1 çıkış verir.

Özellikler:
    Besleme voltajı: DC 3V  / 5V
    Çalışma akımı: 20mA
    Ir frekansı:  38Khz
    Agılama mesafesi: 2 / 40cm
    Çıkış sinyali: TTL seviyesinde
    Engel algılandığında lojik 0 Engel olmadığında lojik 1
    Etki açısı: 35 Derece
    Çalışma sıcaklığı:  -10C  /  60C
    2 Adet ayar potu
    1 Adet montaj deliği
    4 Pin erkek bağlantı soketi.

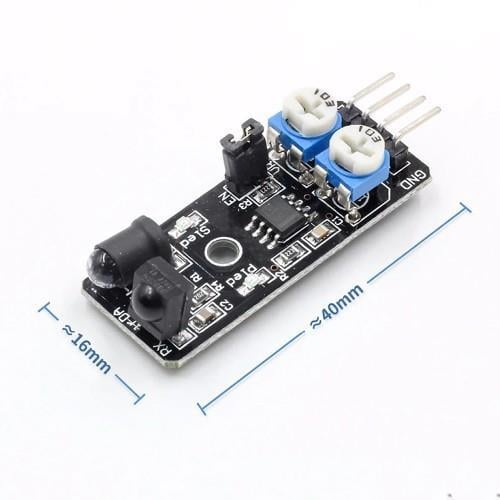

    Boyutlar: 16mm x 40mm
    Ağırlık: 5 gr.

Pin Bağlantıları:

    Gnd: Toprak
    +:  Besleme pozitif pin
    Out:  Ttl çıkış
    En: Enable
