Merhaba arkadaşlar, bugün LilyPad ve Arduino kullanarak kumaştan ışıklı korona yüz maskesi yapımı konusunu inceleyeceğiz.

LilyPad Arduino Nedir?

Lilypad Arduino, e-tekstil ürünleri (giyilebilir teknoloji) yapmak için kullanılan elektronik kendin yap kart çeşitleridir. Sadece LED'leri değil, diğer benzersiz projeleri yapmak için buzzerlar veya ivmeölçerler gibi diğer bileşenleri de ekleyebileceğiniz için çok özelleştirilebilir bir kaynaktır.

Bu maske projesi, sadece bazı temel dikiş ve kodlama bilgisi gerektirdiği için iyi bir başlangıç projesidir.

Lilypad SATIN AL

İhtiyacınız Olan Malzemeler:

LilyPad Arduino Board
x6 LilyPad LED
AAA Pil Tutucu
İletken iplik
Lastik
Maske için kumaş (% 100 pamuk kullanabilirsiniz)
Dikiş makinesi ve iplik
Krokodil Kablo (isteğe bağlı - devreyi test etmek için)

* Not: LilyPad'i bilgisayarınıza takmak için USB kablo gerekir, bu nedenle sarf malzemeleri için alışveriş yaparken kabloyu unutmayın!

Yüz Maskesi Yapımı

LilyPad ile çalışmaya başlamadan önce maskeyi yapmamız gerekiyor!

Maskeyi yapmak için desen ölçülerini referans alabilirsiniz.

Bu desen 1 cm dikiş payına sahiptir.

Işık maskesinin kendisi teknik olarak iki maskeden yapılır. LilyPad'i dış maskeye dikeriz. Böylece yüzümüz elektronik parçalara direk temas etmez.

Dış maske için 1 çift ve çıkarılabilir astar için başka bir çift kesmeniz gerekecektir. Astarı dış maskeden 0.5 cm daha küçük yaptım, böylece dikiş yaparken dikiş payını 1.5 cm'ye yükseltebilir veya fazlalığı kesebilirsiniz.

Dilerseniz Korona Virüs Maskesi Yapımı makalemizi de inceleyerek maske yapımını daha detaylı öğrenebilirsiniz.

Maskeyi oluşturmak oldukça basittir, adımlar aşağıdaki gibidir:

Üst ve alt kısımları tüm parçalara kapalı olarak dikin ve düz bir şekilde bastırın.
Lastikleri çentikli dış maske parçalarından birinin yanlarına takın.
İki maske parçasını birbirine sabitleyin ve dikin, maskeyi döndürmek için küçük bir açıklık bırakın. Herhangi bir köşeyi klipsleyin.
Maske döndürüldükten sonra, tüm maskenin çevresini dikin.

Astar maskesi için adımları (elastik eksi) tekrarlayın. Her şey bittiğinde, astar maskesinin dış maskenin arkasına kaydığını ve dışarıdan görünmediğini kontrol edin.

Devre Yapımı

LilyPad Arduino'yu kullanmak için elektronik konusunda uzman olmanıza gerek yok.

LilyPad'in çalışması için (kodlamadan önce) üç önemli adımı takip etmemiz gerekiyor;

Pil kutusunu artı / pozitif (+) ve eksi / negatif (-) pimleri kullanarak LilyPad'e bağlayın.
LED'in pozitif (+) tarafının, seçtiğiniz LilyPad'in kendisinde numaralı bir pime bağlanması gerekir.
LED'in negatif (-) tarafının pil takımının eşleşen pimine bağlanması gerekir.

Bu yöntem daha fazla LED'e sahip olacak şekilde kolayca uyarlanabilir ve aşağıda görebileceğiniz gibi daha fazla LilyPad pinine bağlanabilir.

Devre üzerinde üç ayrı LilyPad pimi var, her birine iki LED bağlıdır. Devreye kolayca daha fazla veya daha az LED ekleyebilirsiniz, ancak tek bir pime bağlı tüm LED'lerin aynı anda birlikte yanacağını unutmayın, ayrı olarak yanmasını istiyorsanız, farklı bir pime bağlanması gerekir.

LilyPad'i Programlama

Projenin karmaşıklığına bağlı olarak, dizilimin doğru olduğundan emin olmak için önce LilyPad'i programlamayı ve krokodil klipslerini kullanarak test ediyoruz.

Arduino IDE, indirmek ücretsizdir ve kolayca düzenlenebilir önceden belirlenmiş bir yanıp sönme kodu vardır

Arduino web sitesi içinde LilyPad programlamak için sayfa vardır. Bizimkiyle aynı maskeyi yapıyorsanız, kullandığımız kodu kopyalayabilirsiniz (yukarıda resmedilmiştir). Basitçe orijinal yanıp sönme kodundan kopyalanır ve yapıştırılır - bir dizi ışık sürekli olarak maskeyi aşağı ve yukarı hareket ettirir.

Programlama sırasında hatırlanması gereken en önemli şey, LilyPad'de hangi pinleri kullandığınızı ve önce hangisini aydınlatmak istediğinizi bilmektir. Bunları açmak için HIGH, kapatmak için LOW ve milisaniye cinsinden zamanlayabilmek için DELAY kodunu kullanabilirsiniz. Hemen geçiş yapmasını istiyorsanız, gecikmeyi eklemeyin.

İşler iyi görünüyorsa, LilyPad'inizi takın ve yükleyin! Daha sonra istediğiniz zaman yeniden düzenleyebilirsiniz.

Devreyi Kumaşa Dikme

İletken iplik ile dikiş yapmak, daha kaba olduğu için normal iplikten biraz farklıdır. Daha büyük bir el dikiş iğnesi kullanmayı ve iğneyi iki kez geçirmek gerekir.

Devreyi kademeli olarak dikin. LilyPad'i pil yuvasına dikmeye başlayın (her eşleşen + ve - pime). Daha sonra LilyPad'i LED'lerin + tarafına ve son olarak LED'lerin - tarafını pil yuvasına dikin.

Ayrıca LilyPad ve pil takımının geri kalanını dikmek için normal bir makine ipliği kullanabilirsiniz. Bu iplik iletken olmadığından devreyi etkilemez.

Devreyi dikerken ipuçları:

İletken ipliği birkaç kez bir pimin etrafına dolayarak başlayın ve dikişe devam edin. Sadece ipliğin bir kerede birden fazla pime temas etmediğinden emin olun, aksi takdirde sorunlara neden olabilir.
Devreyi dikerken ya çalışan bir dikiş ya da arka dikiş kullanabilirsiniz. Şahsen LilyPad'i pile bağlamak için dikiş üstüne dikiş yapmak sağlam olur.
Tamamlandıktan sonra, yerinde sabit kalması için oje sürerek sertleştirebilirsiniz.

Ve son olarak bitirmek için, astarın her iki tarafına küçük cırt bantlar takabilirsiniz, böylece kolayca takılabilir ve çıkarılabilir.

Farklı Bir Maske Yapımı Daha...

Giriş

E-Tekstil, kıyafetlerinize ve kostümlerinize yetenek katmanın harika bir yoludur, ancak bir giysi üzerinde iş yapmak ilk projeniz için zor olabilir. Bu proje de, bir ışıklı maske oluşturmak için bir devrede birden fazla LED kullanacağız. Pil yuvasına yalnızca bir LED dikmek yerine, tüm LED'leri pile bağlamak için paralel bir devre kullanacağız. Tasarım ve yapım süresi: 1-2 saat

Malzemeler ve Araçlar

Projenizi dikmek için ihtiyacınız olan her şeyi gözden geçirelim.

Ayrıca aşağıdakilere de ihtiyacınız olacak:

Kalem, işaretleyici veya tebeşir
Makas
Sıcak silikon tabancası (ekstra silikon ile)
İsteğe bağlı: Dekorasyon için el sanatları malzemeleri (tüyler, düğmeler vb.)

Projenizi Planlama

Bu proje için Işıklı Maske şablonlarını kullanacağız (Buradan İndirin).

İki şablon parçası vardır: bir üst katman ve bir alt katman. Tam yüzünüze uyumlu olup olmadığını kontrol etmek için üst katman şablonunu yüzünüze doğru tutun ve keçe üzerinde işaretlemeden önce göz veya burun şekillerinde ayarlamalar yapın. Bir kalem veya işaretleyici kullanarak, şablon şekillerini keçenin üzerine çizin. Her iki şablon da tek bir keçeye sığacak, ancak tasarımınız için renkleri karıştırıp eşleştirmekten çekinmeyin. Elektronikler üst katmana bağlanacakken, alt katman maskeye ekstra destek vermek için kullanılacaktır. Şimdilik alt katmanı bir kenara koyun.

Devrenizi Anlama

Maskeyi aydınlatmak için, paralel devre düzeni kullanarak LED'leri pil yuvasına bağlayacağız. Paralel bir devrede, bileşenler aynı miktarda güç elde etmek için bağlanır. Maskedeki her LED, aküye bağlantı paylaşarak diğerleri kadar parlak yanar. Yaptığımız e-tekstil projelerinin çoğunda paralel devreler kullanılıyor.

Devrelerinizi Düzenleme

Üç LED bağlayalım. Şablonu, bileşenlerinizi keçe üzerine yerleştirmek için bir kılavuz olarak kullanın, her parçayı arkasında tutmak için arkaya bir sıcak silikon ile sabitleyin. LED'lerin (+) uçlarının pil tutucunun (+) sekmesiyle aynı hizada olduğunu iki kez kontrol edin.

Sıcak silikon ile sabitleme işlemi yaparken, ledlerin dikiş için ayrılan deliklerini doldurmamaya dikkat edin!

Dikiş yaparken bir LilyPad parçasından diğerine bir kalem veya işaretleyici ile çizgiler çizerek yolu belirleyin. Silinebilir bir seçenek olarak tebeşir kullanabilirsiniz.

AŞAMA 1:

Uzun bir iletken iplik parçası kesin, ipliği iğneye geçirin ve sonunda bir düğüm atın. İlk bağlantınızı dikin: pil tutucusunun pozitif dikiş sekmesinden başlayarak, üç LED'in her birini çalışan bir dikiş ve her pozitif (+) dikiş sekmesinin etrafına üç iletken iplik iliştirin. İpliğinizi bağlayın ve kesin. Son (+) dikiş tırnağına bir düğüm atın ve fazla ipliği keserek dikiş hattınızı bitirin.

ADIM 2:

Yeni bir iplik parçasıyla, devrenin negatif tarafı için işlemi tekrarlayın - üç LED'in negatif dikiş sekmelerini birbirine ve son olarak pil tutucudaki negatif dikiş sekmesini bağlayın. Bir bitirme düğümü atın ve fazla ipliği kesin.

Pilinizi Takma ve Test Etme

Düğme pili, artı (+) yüzü yukarı bakacak şekilde pil yuvasına yerleştirin. LED'lerin yandığını görmek için düğmeyi AÇIK konumuna kaydırın. Pili çıkarın ve ardından Son Dokunuşlar bölümüne devam edin.

Sorun Giderme

Herhangi bir elektronik projede, devreniz çalışmıyorsa sorun gidermek için zamanınız var. Devreniz yanmıyorsa, yeni bir pil deneyin veya projenizin bağlantılarının doğru olduğundan emin olun. Dikişinizde, devrenizin diğer kısımlarına dokunup kısa devreye neden olabilecek gevşek iplikler veya uçlar olup olmadığını kontrol edin.

Son Dokunuşlar

Bileşenlerinize zarar vermemek için projeniz üzerinde çalışırken daima pilinizi çıkarın. Devrenizi kontrol ettikten sonra, maskeye bazı ayrıntılar ekleyerek güzelleştirin. Pil çıkarılmış durumdayken, ekstra bir denge sağlamak ve devrenin arkasını yalıtmak için maskenin arkasına ikinci keçe tabakasını yapıştırın. Ardından, maskenin her iki tarafındaki küçük delikleri makasla veya bir delik zımbasıyla kesin ve maskeyi tutmak için lastiği bağlayın.

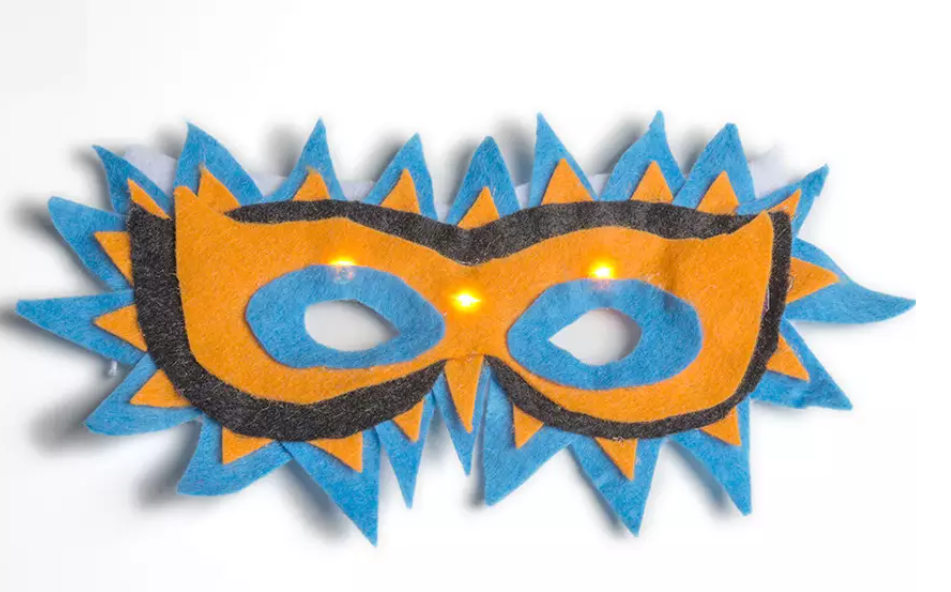

LED'lerinizi ve dikişlerinizi geliştirmek veya gizlemek için parıltı, boya veya diğer dekoratif vurgular gibi el sanatları malzemeleri ekleyin. Maskenin önündeki pil tutucuyu kapatmak istiyorsanız, tüyler veya büyük düğmeler ekleyebilir ve kartı gizleyebilirsiniz. Gerektiğinde pili değiştirmek için bir açıklık bıraktığınızdan emin olun. İşte bitmiş maskelerdeki süslemelere bir örnek:
