AD8232 Kalp Atış Hızı Sensörü - Arduino EKG Nabız

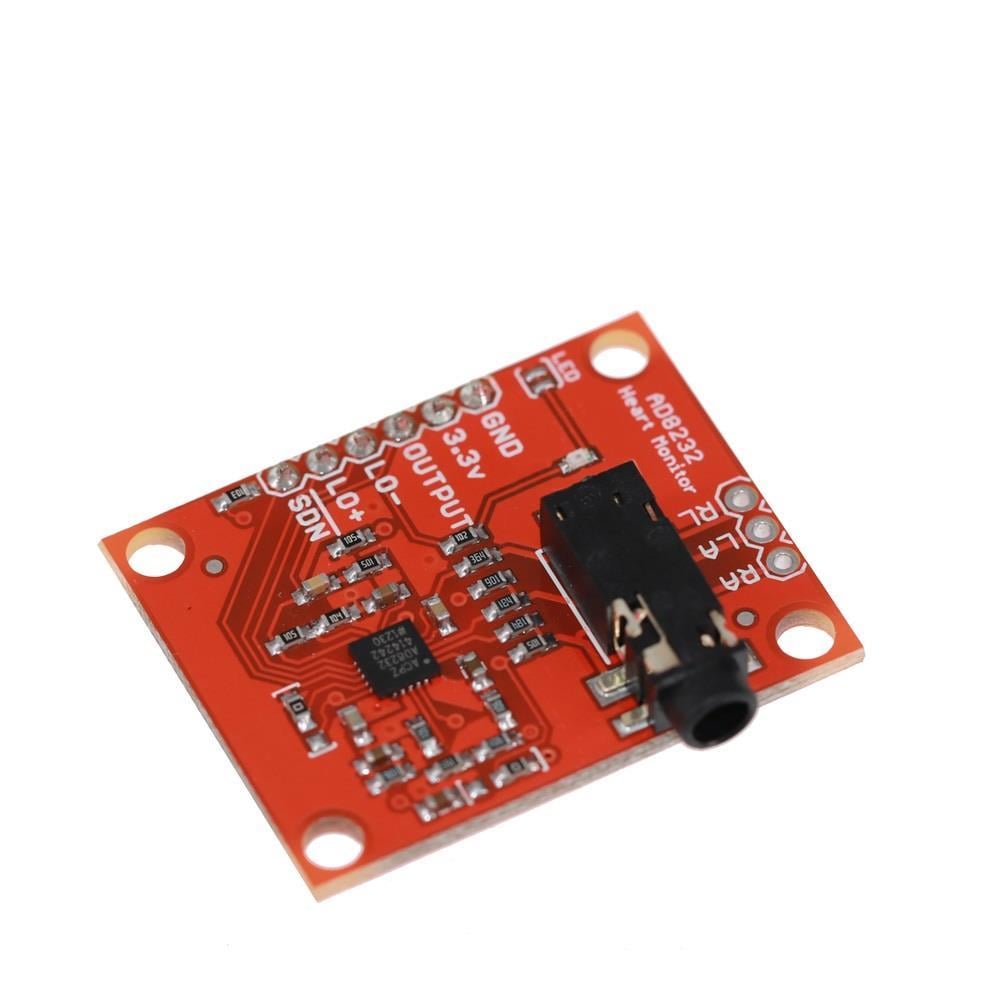

AD8232, EKG ve diğer biyoelektrik ölçüm uygulamaları için entegre bir sinyal koşullandırma modülüdür. Cihaz, zayıf biyoelektrik sinyalleri hareket veya uzak elektrot yerleşimi tarafından oluşturulan gürültü ile çıkarmak, büyütmek ve filtrelemek için tasarlanmıştır. Bu tasarım, ultra düşük güç analog-dijital dönüştürücünün (ADC) veya gömülü bir mikrokontrolörün çıkış sinyalini kolayca almasını sağlar.
AD8232, hareket artefaktlarını ve elektrot yarım hücre potansiyelini ortadan kaldırmak için iki kutuplu bir yüksek geçirgen filtre kullanır. Filtre, tek kademeli yüksek kazanç ve yüksek geçişli filtreleme için enstrümantasyon amplifikatör yapısına sıkıca bağlanır, yerden ve maliyetten tasarruf sağlar.
AD8232, ekstra gürültüyü ortadan kaldıran üç kutuplu düşük geçişli bir filtre oluşturmak için kısıtlanmamış op amp kullanır. Kullanıcılar, tüm filtrelerin kesim frekansını seçerek farklı uygulama türlerinin ihtiyaçlarını karşılayabilir.
AD8232, yüksek geçişli filtrenin uzun süre birikmesini azaltan hızlı bir kurtarma özelliği içerir. Amplifikatör rayı gerilimi aniden kesilirse (örneğin bir çıkış durumu), AD8232 otomatik olarak daha yüksek bir filtre kesme durumuna ayarlayacaktır. Bu özellik, AD8232'nin hızlı geri kazanım elde etmesini sağlar; böylece kurşun, ölçüm nesnesinin elektroduna bağlandıktan sonra geçerli bir ölçüm mümkün olduğu kadar çabuk alınabilir.
Çalışma sıcaklığı: -20+50
