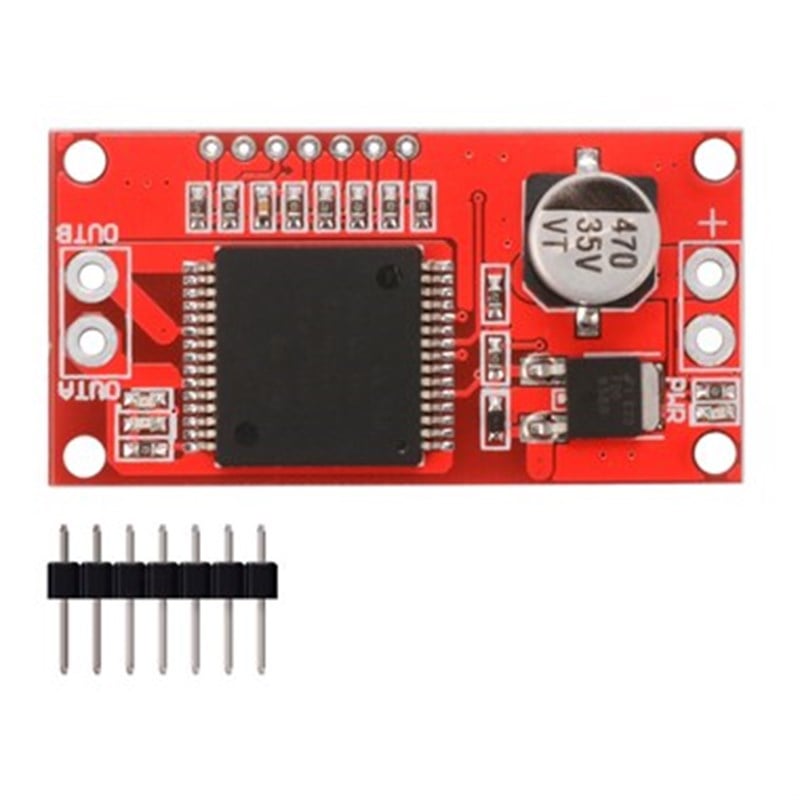

30A VNH2SP30 Step Motor Sürücü:
VNH2SP30, çok çeşitli araç uygulamaları için tasarlanmış tam bir köprü motor sürücüsüdür. Cihaz bir çift monolitik yüksek yan sürücü ve iki düşük yan anahtar içerir. Yüksek taraf sürücü anahtarı, STMicroelectronic'in akıllı bir sinyal / koruma devresi ile gerçek bir Power MOSFET'in aynı kalıbı üzerinde etkin entegrasyona izin veren iyi bilinen ve kanıtlanmış tescilli VIPower M0 teknolojisi kullanılarak tasarlanmıştır. VIN ve motor çıkışı 5mm vidalı terminaller için tasarlanmıştır, bu da daha büyük gösterge kablolarını bağlamayı kolaylaştırır. INA ve INB, her motorun yönünü kontrol eder ve PWM pinleri motorları açar veya kapatır. VNH2SP30 için, akım algılama (CS) pimleri, çıkış akımı başına yaklaşık 0.13 volt çıkış verecektir.
VNH2SP30 Teknik Özellikler:
Voltaj Aralığı: 5.5 V - 16 V
Maksimum Akım değerlendirmesi: 30A
Pratik Sürekli Akım: 14 A
MOSFET dayanma direnci: 19 mΩ (bacak başına)
Motor akımı ile orantılı akım algılama çıkışı
Maksimum PWM frekansı: 20 kHz
Termal Kapatma
Düşük gerilim ve aşırı gerilim kapatma
