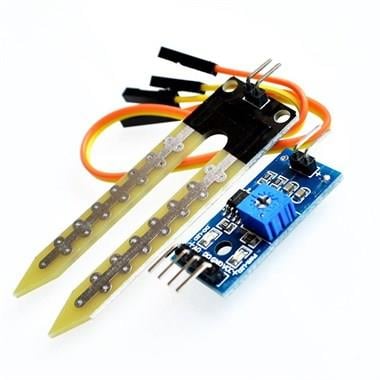

Toprak Nem Sensörü Nem Algılayıcı Modül

Toprak nem sensörü, suyun hacimsel içeriğini ölçmek için kullanılan iki probdan oluşur. Toprak nemi algılama sensörü üzerinde bulunan iki prob, akımın toprağın içinden geçmesine izin verir ve ardından nem değerini ölçmek için direnç değerini alır.

Fazla su olduğunda, toprak daha fazla elektrik iletecek ve bu da daha az direnç olacağı anlamına geliyor. Bu nedenle, nem seviyesi daha yüksek olacaktır. Kuru toprak elektriği zayıf bir şekilde iletir, bu yüzden daha az su olduğunda daha fazla direnç olacağı anlamına gelir.

Bu sensör iki modda bağlanabilir; Analog mod ve Dijital mod.



Toprak Nemi Algılama Sensörü Teknik Özellikleri:

Giriş Gerilimi 3.3 - 5V

Çıkış Voltajı 0 - 4.2V

Giriş Akımı 35mA

Analog ve Sayısal Çıkış Sinyali

Pin Out - Toprak Nem Sensörü

Toprak Nem sensörü FC-28 dört iğneye sahiptir

VCC: Güç için

A0: Analog çıkış

D0: Dijital çıkış

GND: Toprak

Modül ayrıca tavan değerini ayarlayacak bir potansiyometre içerir ve bu tavan değeri LM393 tarafından kontorl edilmektedir. Modül üzerinde bulunan led, değere göre yanar ve söner.



Dökümanlar:

LM393 Datasheet
