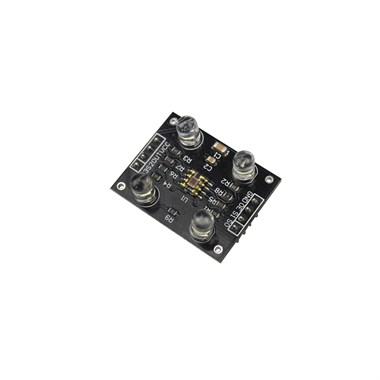

TCS3200 Renk Sensörü Kartı Ürün Özellikleri:
Bu Arduino uyumlu TCS3200 renkli sensör modülü kartı, bir TAOS TCS3200 RGB sensör çipi ve 4 beyaz LED'den oluşur. Modülün ana kısmı, Renkli Işık-Frekans Dönüştürücü olan TCS3200 yongasıdır. Beyaz LED'ler, sensörün nesne rengini doğru bir şekilde algılaması için uygun bir ışıklandırma sağlamak için kullanılır. Bu çip çok çeşitli renkleri algılayabilir ve çıkışı karşılık gelen frekans biçiminde verir. Bu modül, renk ayırma robotları, şerit testi okuma, renk eşleştirme testleri vb. Yapmak için kullanılabilir.
TCS3200 Renk Sensörü Kartı Bağlantı şeması(örnektir)
PIN konfigürasyonu
PIN Adı
PIN Numarası
Açıklama
GND
4
Güç kaynağı topraklaması.
VCC
5
Güç Voltajı
OE
3
FO için etkin (Aktif düşük)
OUT
6
Çıkış frekansı (fo)
S0, S1
1, 2
Çıkış frekansı ölçeklendirmesi için hat bildirir
S2, S3
7,8
Fotodiyot tipi için çizgiler seçer
S0
S1
frekans çıkış diagramı(f0)
L
L
düşük güç
L
H
2%
H
L
20%
H
H
100%
S2
S3
fotodiyot tipi
L
L
Kırmızı
L
H
Mavi
H
L
Şeffar (NO FILTER)
H
H
Yeşil
TCS3200 Renk Sensörü Kartı Teknik Özellikleri
Giriş voltajı: (2.7V ila 5.5V)
Arayüz: Dijital TTL
Işık yoğunluğunun frekansa yüksek çözünürlüklü dönüşümü
Programlanabilir renk ve tam ölçekli çıkış frekansı
ADC'ye gerek yok (doğrudan mikrodenetleyicinin dijital pinlerine bağlanabilir)
Kapanma özelliği
Çalışma sıcaklığı: -40oC 85oC
Boyut: 28,4x28,4 mm ( 2,84 cm x 2,84 cm)
TCS3200 Renk Sensörü Kartı Dokümanlar:
Datasheet
Örnek Arduino Uygulaması
Arduino ile Robot El - Arduino Projeleri
VIDEO
