Ürün Açıklaması:
PICKIT 3 Microchip firmasının PIC mikro kontrolörleri için geliştirmiş olduğu pic programlayıcısıdır. Programlama ve debug yapma özelliklerine sahiptir. ICSP üzerinden tüm picleri programlayabilir. Eeprom programlayabilme ve Keeloq gibi bir takım programlanabilir entegreleri de programlayabilme kabiliyetine sahiptir.
Pickit3 32 ve 64 Bit windows işletim sistemleri ile tam uyumludur.
USB üzerinden ek besleme ihtiyacı duymadan çalışır. Laptop ya da masaüstü bilgisayarlar için ideal programlayıcıdır.
MPLAB programı ile beraber çalıştırıldığında birçok picde debug (hata ayıklama) işlemi yapabilir. Debugger ile programlarınızdaki hataları hızla tespit edip projelerin bitiş süresini kısaltmanızı sağlar. Full speed hızında pc ile haberleşme yaparak programlama ve debug işlemlerinin hızla yapılabilmesini sağlar.
Microchip sitesinden otomatik olarak güncelleme yaparak programlayıcınızın sürekli güncel kalmasını sağlayabilirsiniz. Daha fazla detaylı bilgi için aşağıdaki web adresini kullanabilirsiniz.
www.microchip.com/PICKIT3/

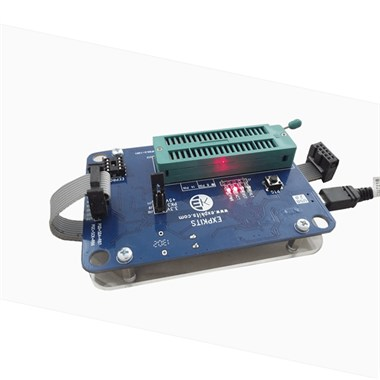

Expkits PICKIT3 devresi orijinal devrenin %100 aynısıdır. Orijinal yazılım ve firmware kullanır. Orijinal devrenin yapabildikleri dışında ZIF soket sayesinde bazı dip piclere hızlı program yükleyebilme özelliği kazandırılmıştır. ICSP programlama soketi sayesinde harici devrelerinizdeki picleri rahatlıkla programlayabilirsiniz.
Orijinal devreden bir farkda programlayıcı üzerinde eeprom programlama imkanıdır. 8 pin entegre soketi ve gerekli devreler programlayıcı üzerinde bulunmaktadır.
Özellikleri
. Microchip Mplab ile Programlama ve Hata Ayıklama (Debugger) desteği.
. Kesme (breakpoint) sırasında donanımları durdurarak debug yapabilme.
. PICKIT3 programlayıcısına ait özel programlama yazılımı desteği.
. Mikrokontrolör data hafızasından program okuma, yazma ve silme.
. Program hafızasını doğrulayarak silebilme.
. Logic analizör yazılım desteği.
. IO tool yazılım desteği.
. Uart tool yazılım desteği.
. Programmer-To-Go ile pc bağlantısı olmadan 512kb a kadar programları yükleyebilme .
. USB Full speed (12 Mbits/s) ile gerçek zamanlı çalışma desteği.
. USB besleme ile çalıştığından ek besleme ihtiyacı yoktur.
. 32 ve 64 bit Windows işletim sistemlerine tam uyum.
. Otomatik çip tanıma desteği.
. PK3 ile 2V-6V arası VDD voltajı oluşturarak düşük voltaj programlama desteği.
. Hazır olarak kullanılabilen 5V-3.3V VDD besleme desteği.
. ZIF soket sayesinde 8/14/18/28/40 bacaklı (8 bit) picleri kolayca programlayabilme.
. 8 pin entegre soketi ve gereken devre bağlantıları ile kit üzerinde EEprom programlayabilme desteği.
. ICSP soket bağlantısı ile harici devrelerdeki picleri programlayabilme.
. SMD 8 bit picler ile 16-32 bit tüm picler ICSP modunda programlanır.
. Kullanıcı microchipin yayınladığı güncelleştirmeleri kolayca yapabildiğinden cihaz her zaman güncel kalır.
. Üzerindeki 4 adet led ile beleme ve çalışma durumunu gözlemleyebilme.
. SMD malzeme ve 1. sınıf PCB
. Pleksiglas ile şık tasarım ve kullanılan yüzeylerden kaynaklanabilecek kısa devrelerden korunma.
