Orijinal Arduino Uno Proto Shield

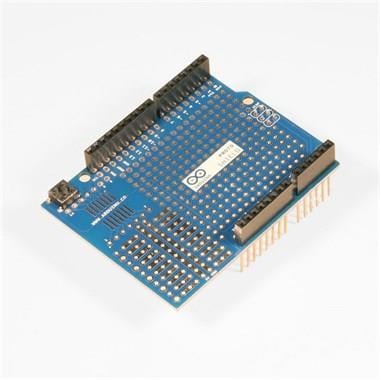

Arduino Uno Proto Shield, kendi tasarımınız olan projelerinizi kolayca kurabileceğiniz Orijinal Arduino ürünüdür. Breadboard veya başka bir şekilde tasarladığınız devrenizi kolayca Proto Shield üzerindeki alanlara lehimleyebilir kendi özel Shield'inizi oluşturabilirsiniz. Hem DIP hem de SMD devre elemanları için lehimlenebilir kısımları bulunan Shield'i isterseniz lehim yapmadan Breadboard ile de kullanabilirsiniz.

ProtoShield, özel devreler tasarlamanızı kolaylaştırır. Arduino kartınızla test etmek için prototipleme alanında kolayca TH veya SMD IC'leri lehimleyebilirsiniz. SMD alanı maksimum 24 pin SOIC entegre devresi için tasarlanmıştır ve TH alanı, projenizdeki gerekli bileşenler için çok fazla alan içerir. Lehimsiz çalışma için protoareada mini breadboard (dahil değildir) bile yapıştırabilirsiniz. Proto alanında ayrıca iki güç hattı (IOREF ve GND), iki LED'li ped ve SPI sinyalleri, SPI ile yalnızca ZSP gibi üstbilgi başlıklarında yer alır.

1 adet reset butonu bulunmaktadır.

ICSP soketi bulunmaktadır.

14 pin SMD, 20 pin DIP entegrenin lehimlenebileceği alanları mevcuttur.

Arduino UNO R3 boyutlarında olan ürün, Arduino pinlerini doğrudan yukarı taşıyarak her pinin kolaylıkla kullanılmasını sağlar. UNO R3 pin dizimine göre tasarlanmıştır ve üzerinde reset butonu bulunmaktadır.
