3.3v-5v Lojik Seviye (Gerilim) Dönüştürücü - 8 Kanallı (1604260290)

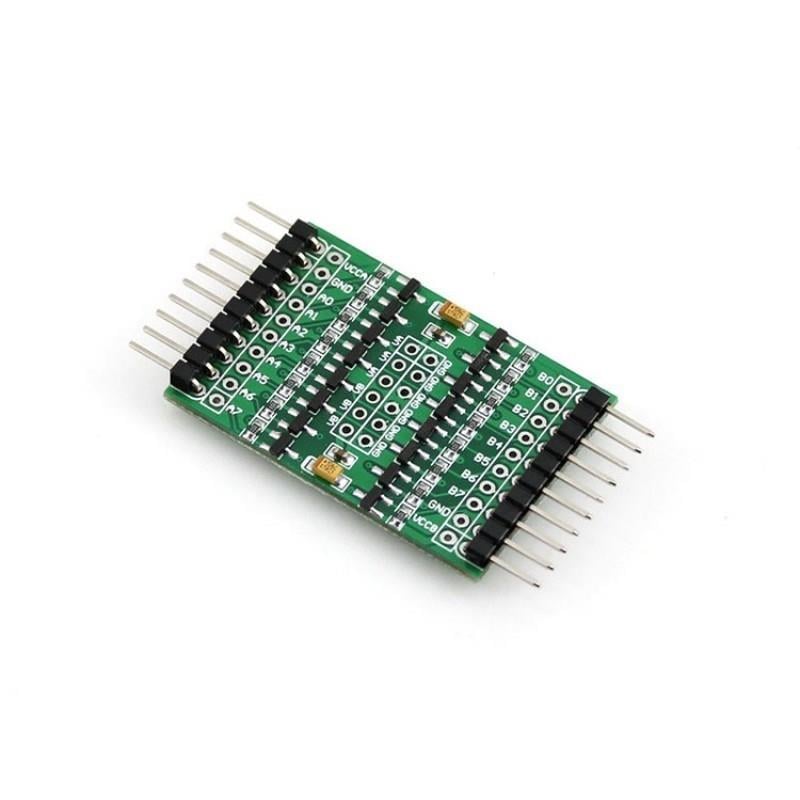

3.3v-5v Lojik Seviye (Gerilim) Dönüştürücü - 8 Kanallı

Arduino Lojik seviye dönüştürücü, mikrodenetleyici sistemleri 5V ile çalışırken, çoğu modern sensörün, görüntüleyicinin ve flash kartların sadece 3.3V uyumlu olması hobi elektronikçilerin 3.3V seviyesinde çalışan aygıtlarını 5V’tan korumak için seviye değiştirme/çevirme işlemleri yapmasına yardımcı olmaktadır.

Seviye dönüştürme işlemi için genellikle 4050/74LVX245 serileri kullanılsa da bu yöntemler tek yönlü çok iyi sonuçlar verirken, çift yönlü çalışma mümkün olmamaktadır. Bu nedenle özel çift yönlü seviye dönüştürme işlemleri gereken sistemler için başka çözümler üretilmelidir.

8-Kanallı Çift Yönlü Lojik Seviye Dönüştürücü’in güzelliği ise bu noktada ortaya çıkar. Çevirici TXB0108 çipi ile hemen hemen her voltajdan her voltaja çift yönlü seviye çevrimi yapabilmekte ve aynı zamanda otomatik olarak yönü saptayabilmektedir. Kartla ilgili tek sorun I2C performansının düşük olmasıdır. Bunun sebebi I2C’nin yüksek pullup dirençleri kullanarak otomatik saptama sensörünün çalışmasını karmaşık hale getirmesidir.

8-Kanallı Çift Yönlü Lojik Seviye Dönüştürücü özellikli bir çift yönlü seviye çevirici olduğu için LED sürebilmek için ya da çok uzun kablolara dayanacak kadar yüksek çıkışlar veremez.

Yararlı Link:

• Lojik Seviye Dönüştürücü Wiki Sayfası
