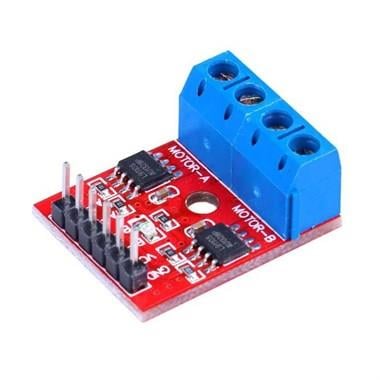

L9110S Çift Motor Sürücü Kartı - DC/STEP Motor Sürücü

L9110 çift motor sürücü kartı uygun fiyatlı ve ufak boyutlarda olan oldukça kullanışlı mini DC motor sürücü kartıdır. Kart üzerinde L9110 motor sürücü entegresi bulunmaktadır. 2.5-12V arası giriş geriliminde çalışan sürücü kartı ile her iki yönde iki ayrı DC motor veya 4 kablolu 2 fazlı step motor kontrol edilebilir.

L9110S Çift Motor Sürücü Kartı Teknik Özellikleri:

• Voltaj Aralığı: 2,5 - 12V
• Kanal Sayısı: 2
• Kanal Başına Sürekli Maksimum Akım: 800mA
• Boyutlar: 31mm x 22mm x 12mm



Pin Bağlantıları :

• IA1: Sağ motor 1. girişi
• IB1: Sağ motor 2. girişi
• IA2: Sol motor 1. girişi
• IB2: Sol motor 2. girişi
• GND: Toprak bağlantısı
• Vcc: Besleme Gerilimi



Dokümanlar:

Detaylı Açıklama ve Datasheet İçin Tıklayınız.
