4x2 Kapasitif Dokunmatik Tuş Takımı (B) (1604260286)

4x2 Kapasitif Dokunmatik Tuş Takımı (B)

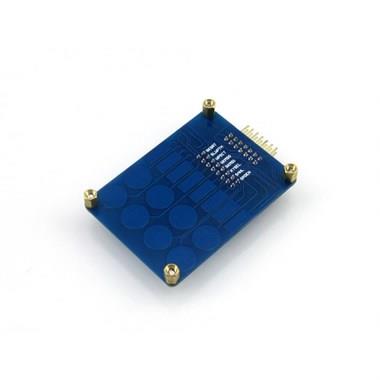

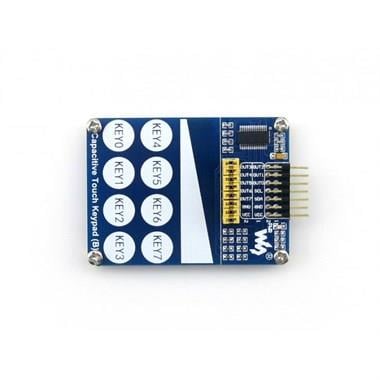

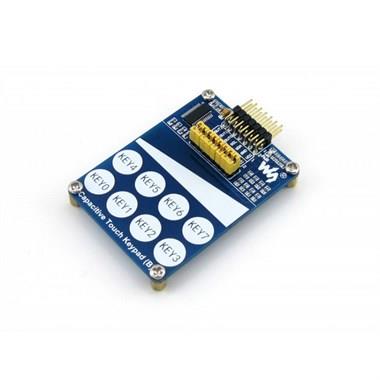

4x2 Kapasitif Dokunmatik Tuş Takımı üzerinde 8 adet dokunmatik tuş ve 1 adet lineer dokunmatik sensör bulunur. Dokunma sinyallerini almak için TTP229-LSF çipi kullanılır ve 16 tuşa kadar destekler. Sistem kendi kalibrasyonunu ilk açılışta yapar. Bu sebepten ilk açılışta doğru bir kalibrasyon yapmak için dokunmamak gerekir.

4x2 Kapasitif Tuş Takımı Özellikleri:

• Arayüz : I2C yada giriş/çıkış pinleri
• Tuşlar : 4/8
• Örnekleme oranı : 8Hz/64Hz
• İnsan vücut dokunma ayarı: 6KV
• Çalışma voltajı : 2.4V-5.5V
• Çalışma sıcaklığı : -40℃ den +85℃
• Saklama sıcaklığı : -50℃ to +125℃
• Boyutlar : 4.7CM × 6.8CM
• Montaj delik boyutları : 3 × 3MM

Kullanımı

Güç verildikten yaklaşık 0.5 saniye sonra hazır pozisyona geçer. Bu zaman aralığında tuşlara dokunmayınız.

8 tuş modu: Kart üzerindeki tüm atlama pinlerini bağlayınız.Çıkışı seri port üzerinden alabilirsiniz ve lineer dokunma sensörü aktiftir.

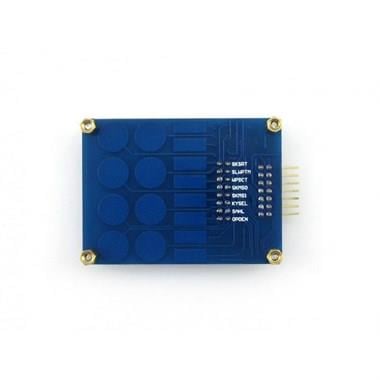

4 tuş modu: SLWPTM ve WPSCT atlama pinlerini bağlayın. Diğer atlama pinlerini çıkartın. Çıkışları OUT0-OUT7 arasından alabilirsiniz.

Döküman:

• 4X2 Kapasitif Keypad Wiki Sayfası
