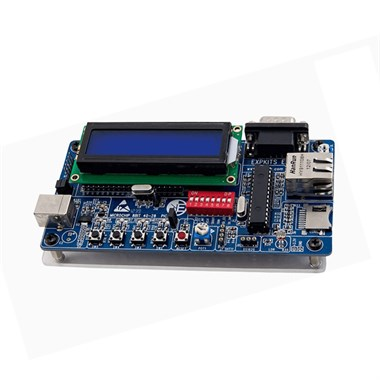

EXS04 PIC8 Geliştirme Kartı (1603290006)

EXS04 kartı 28 veya 40 pinli PIC mikrodenetleyiciler için tasarlanmış giriş seviyesinde geliştirme kartıdır. Kit üzerinde 2x16 karakter LCD bulunmaktadır. Bu lcd ile bir çok işlemi görsel olarak izlemek mümkündür. Kart üzerinde ENC28J60 standalone 10Mbit ethernet devresi hazır olarak bulunmaktadır.

ENC28J60 standalone ethernet kontrolörüne SPI üzerinden haberleşmektedir. Günümüzde çok yaygınlaşmış olan micro SD hafıza kartı ile çalışabilme imkanı vardır. SPI port üzerinden erişilmektedir. Ethernet haberleşmesinin dışında kart üzerinde USB ve UART haberleşme devreleri de mevcuttur. Kullanıcı kontrolü için 4 adet buton ve 4 adet gösterge ledi bulunmaktadır. Sesli ikaz için bir adet buzzer devresi vardır.

Analog ölçme için 1 adet pot ile 1 adet LDR bulunmaktadır. LDR ile ışık seviyesine bağlı analog ölçüm yapılmaktadır. Sıcaklık ölçme için 1 adet DS18B20 soketi vardır. Sıcaklık ve nem ölçme işlemi yapan SHT11 sensör desteğide vardır. Mikrodenetleyicinin tüm pinlerine erişebileceğiniz header delikleri bulunmaktadır. Bu sayede mikrodenetleyicinin istenilen pinlerine ek devreler kolaylıkla bağlanabilir.

Reset için 1 adet buton ile 1 adet 12 Mhz kristal osilatör kartın üzerinde bulunmaktadır. Programlama işlemini JTAG port, USB ve UART üzerinden 3 farkı şekilde yapabilirsiniz. Kart üzerinde 3.3V besleme voltajı için 1 adet LM1117 regulatörü bulunmaktadır. 1 adet de besleme indikatör ledi vardır.

Laptoplarınızdaki USB port beslemesini kullanarak her yerde yazılım geliştirebilirsiniz. Laptop çantanızın boş olan bir gözüne rahatlıkla koyabilirsiniz. Kit 1. Sınıf kalitede pcb ve smd malzemeler ile üretilmiştir. Mühendisler ve elektronik öğrencileri, kit üzerinde kolayca denemeler yaparak, yazılımlarınızı hızla geliştirebilirsiniz. Projelerin kısa zamanda tamamlanmasında en önemli yardımcınız olacaktır.

Öğretmenler ve elektronik eğiticileri, öğrencilerinize gerçek uygulamalar yaptırırak, pratik bilgilerin öğrenciye daha iyi aktarılmasına ve başarının yükselmesini sağlayabilirsiniz. Amatör olarak elektronik ile uğraşanlar, yeni teknolojilere sahip mikrodenetleyiciler ile çalışmanızı, kit üzerindeki donanımlar ile uygulamaları hızla kavramanızı program yazma kabiliyetlerinizin hızla gelişmesini sağlayacaktır.

Teknik Özellikler

• 8 bit 40-28 pinli Microchip PIC desteği.
• 5 Pin programlama header.
• 1 Reset devresi.
• 20Mhz kristal.
• 2x16 karakter lcd.
• Ethernet haberleşme devresi.
• USB haberleşme devresi
• Uart haberleşme devresi.
• Micro SD soket.
• DS18B20 ısı ölçme devresi
• SHT11 ısı ve nem devresi.
• 4 adet kullanıcı ledi.
• 4 adet kullanıcı butonu.
• LDR ışık ölçme devresi.
• Analog ölçme devresi.
• Buzzer ses devresi.
• Tüm pinlere erişimi sağlayan headerlar.
• 3.3V besleme devreleri.
• 2 Katlı 1. sınıf PCB ve SMD malzeme ile tasarım.

• 1 Adet EXS04 PIC8 Geliştirme Kartı
• 1 Adet 2x16 LCD
• 1 Adet 8 Bit PIC MCU
• 1 Adet USB Bağlantı Kablosu
• 1 Adet Program Cdsi
• 1 Adet Pleksi Altlık
