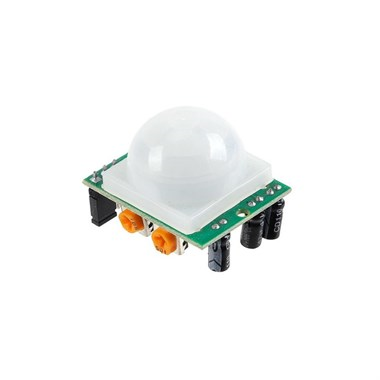

Ayarlanabilir Hareket Sensörü - PIR Ürün Özellikleri:

PIR(Passive Infra-Red) arduino hc-sr501 devreli hareket sensörü çevredeki cisimlerin hareketlerinden kaynaklanan kızılötesi ışınların ani değişimlerini saptayan sensörlerdir. Hc-sr501 arduino, sensörler içerisinde kristal yapıda malzeme bulundurur. Bu malzemeler kızılötesi radyasyona maruz kaldığında, üzerinde bir gerilim indüklenir. Radyasyonun şiddeti arttıkça gerilim miktarı da artar. Ortamdaki kızılötesi sinyallerde ani bir değişikliğin olması ise, bir cismin hareket ettiğine işaret eder. PIR sensörlerin çalışma prensibi bu ani hareketleri yakalayarak, bir sinyal oluşturmaktır.

hc-sr501 ayarlanabilir ir hareket algılama sensörü - pir, kurulu bir devre ile gelmektedir. Bu devrede 3 adet pin çıkışı bulunmaktadır. Bu pinlerden biri besleme, diğeri toprak ve sonuncu ise cisim algıladığı zaman oluşturulan dijital sinyalin çıkışıdır. Bu sinyal çıkışı 3.3V olarak ayarlanmıştır.

Sensör kartında 2 adet trimpot bulunmaktadır. Bu trimpotlar sensörün optimizasyon ayarları için kullanılmaktadırlar. Sx isimli trimpot sensörün görüş mesafesini 3 ile 7 metre arasında ayarlamak için, Tx isimli trimpot ise bir cisim algıladıktan sonra sinyal çıkışının, kaç saniye lojik-1'de kalacağının belirlenmesi için kullanılır. Bu değer 5 ile 300 saniye arasında değişmektedir.

HC-SR501 Devreli Hareket Sensörü Teknik Özellikleri:

• Çıkış Tipi: Dijital Sinyal
• Çalışma Gerilimi: 5V ~ 20V (Tipik: 5V)
• TTL Çıkış Seviyesi:3.3V
• Algılama Aralığı:<120°
• Bekleme Süresi: 5 ~ 300s
• Boyutlar:32x25x24 mm
