Arduino Nano Proto Sensör Shield - Genişletme Kartı

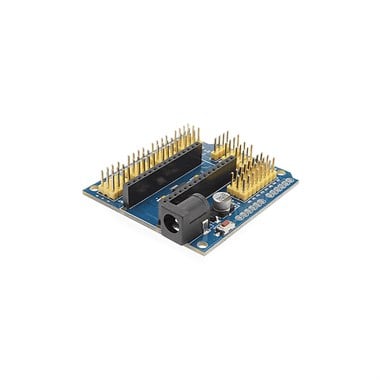

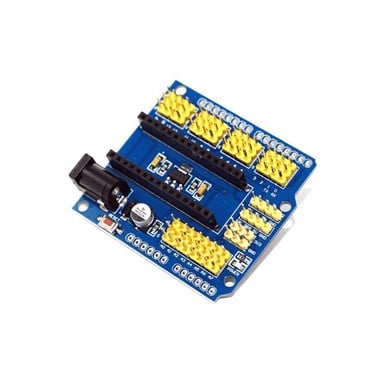

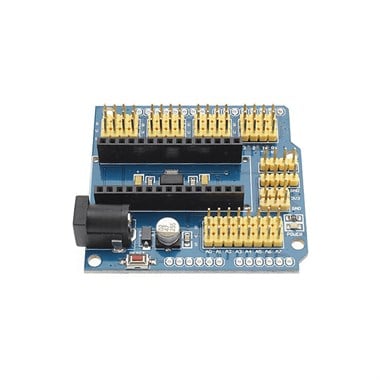

Arduino Nano Proto Sensör Shield, Arduino Nano'nun daha pratik bir şekilde kullanılmasını sağlayan genişletme kartı Shield'idir. Arduino Nano'nun tüm pinleri toprak ve besleme ile birlikte 3'lü pin grubu olarak konmuştur. Bu sayede çoğu modül breadboarda gerek duyulmadan basit bir şekilde kullanılabilmektedir. UART (Rx, Tx, 5V, GND) ve I2C pinleri (SCL, SDA, 5V, GND) 4'lü pin grubu olarak kartın kenar kısmına eklenmiştir. Ayrıca Arduino Nano Sensör Shield'in kenar kısımlarındaki deliklere gerekli lehimlemeler yapılarak UNO ve Mega gibi boardlar için Shield olarak kullanılabilmektedir.

Arduino Nano Sensör Shield, Arduino Nano IO Genişleme Shield için özellikle Arduino Nano ve diğer birçok cihaz arasında kolay bir bağlantı sağlamak için tasarlanmıştır. Özünde, bu cihazları basit ve sorunsuz bir şekilde bağlamak için Nano denetleyiciyi genişletir. Nano breadboard ve hem Nano v2.x hem de v3.x ile uyumludur.

Arduino Nano Sensör Shield Özellikleri

14 I / O Pin (GND'li, güç ve sinyalli servo tip)

Güç çıkışı ve GND ile 8 analog Pin

6 PWM Pim

1 Servo güç girişi

5 I2C genişleme Pin

AREF çıkışı

3.3V çıkış



Arduino Nano Proto Shield, üzerinde bulundurduğu 2.1mm DC soket sayesinde adaptör ile de çalışmaktadır. 7-12V arasındaki gerilimlerdeki adaptörler ile besleme yapılabilir. Diğer yandan Shield üzerindeki güç çıkışları (3.3 ve 5V) çoğaltılarak kartın kenar kısmına eklenmiştir.
