Arduino Music Shield v2 (A1D8X)

5,00
Fiyat : 184,27 ₺(KDV Dahil)
66,40 ₺ 'den başlayan taksitlerle

Arduino Music Shield v2 VS1053B

Müzik Shield v2, üzerindeki VS1053B entegresi sayesinde ses kaydı ve müzik dinleme gibi özelliklere sahip bir shield'dir. SD kart modülüne bağlanan hafıza kartındaki müzikleri shield üzerindeki joystik sayesinde oynatabilir, duraklayabilir veya sırayla çalabilirsiniz. MP3,WMA,WAV,AAC,MIDI,Ogg gibi birçok ses formatını desteklemektedir. Aynı zamanda MIDI adı verilen bir iletişim protokolünü destekleyen bu modül bu sayede gerçek zamanlı olarak gelen müzik verilerini dinlememize olanak sağlar.

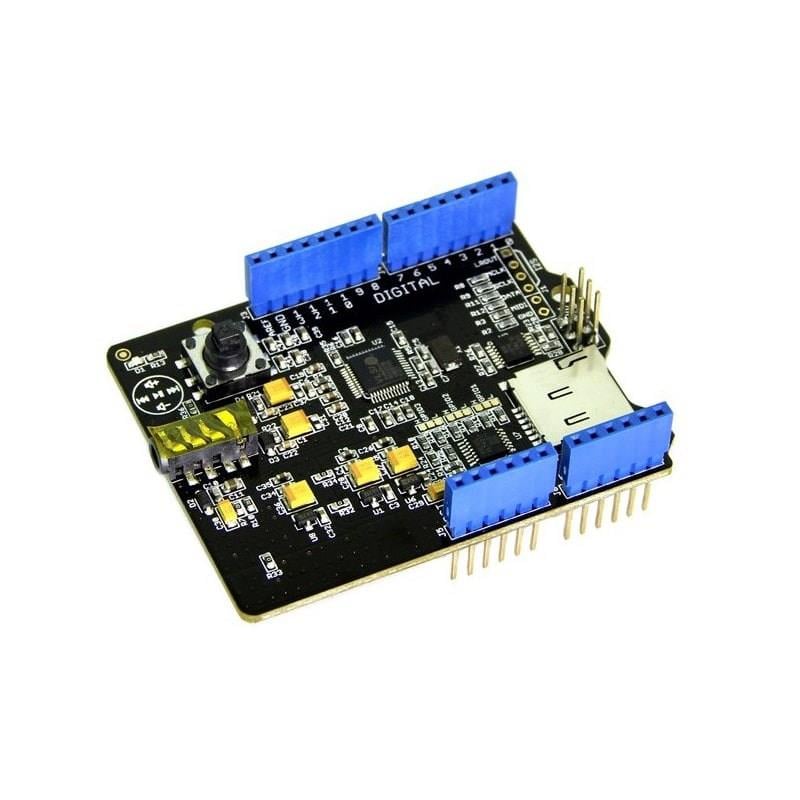

Arduino Music Shield v2 VS1053B Pinout

Multifunction button: Ses düzeyini ve çalan müziği değiştirir.

Play/Pause indicator LED (GREEN): Müzik çalarken yanıp sönen led.

Headsets interface: 16 veya 32 ohm dirençli hoparlörleri destekleyebilen kulaklık jack'ıdır. Ayrıca bu kısım üzerinden harici ses kaynağından gelen müzik verileri alınabilmektedir.

Micro SD Card: FAT16 ve FAT32 tipi SD kartları destekleyen kart yuvası en fazla 2GB kapasiteli SD kartları çalıştırabilmektir.

U2: VS1053B IC, Ogg Vorbis/MP3/AAC/WMA/FLAC/MIDI ses çözümleyici entegre

U3,U7: 74VHC125 IC, buffer için kullanılan entegrelerdir.

I2S: Dijital ses verilerinin giriş ve çıkışı için kullanılan birimlerdir.

ISP interface: Arduino Mega için yapılmış birimdir. Bu girişler sayesinde SPI ile iletişim sağlanabilmektedir.

Ses Kontrolü İçin Kullanılan Pinler (Bu pinlere shield üzerinden sinyal gelmektedir):

  • D3 - Ses yükseltme
  • D4 - Sonraki müzik
  • D5 - Play/stop ve ses kaydı
  • D6 - Önceki müzik
  • D7 - Ses kısma
  • D8 - Yeşil led kontrolü



NOT: MIDI adı verilen gerçek zamanlı müzik çalma işlemi için farklı bir yükleme yapılması gerekmektedir. MIDI fonksiyonu açık olduğu zaman ise ses kaydı ve müzik çalma fonksiyonları kullanılamaz.

Not: Kayıt işlevi, yalnızca Seeeduino Mega ve Arduino Mega ile çalışır. SD kart Max.2GB.
