Arduino Joystick Shield

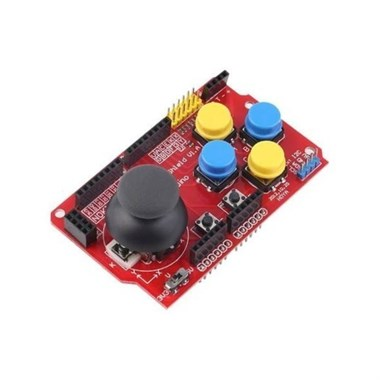

Arduino Joystick shield, çeşitli arduino projenizde kumanda veya oyun konsolu görevi görebilecek bir üründür. Üzerinde 6 tuş 1 adet de joystick buton bulunmaktadır. Ayrıca shield üzerinde bulunan NRF24L01 ve HC06 bluetooth soketleri ile uzaktan kontrol yapmanız mümkün hale gelmektedir. Diğer yandan ayrı bir kısma alınmış I2C pinleri sayesinde kolayca I2C destekli bir modülü de Shield ile kolayca kullanabilirsiniz. Shield üzerindeki güç seçim butonunu kullanarak Shield'in 3,3V veya 5V ile çalışmasını sağlayabilirsiniz.

Arduino joystick shield yapısı itibari ile daha çok Arduino yardımıyla oyun kodlamakta kullanılan bir Shield dir. Üzerinde 5110 ekran modüllerinin doğrudan takılabileceği modülü bulunmaktadır. Bu modül ile Joystick Shield kullanılarak kolayca kendi atari oyununuzu kodlayabilirsiniz.

Joystick Shield Kullanılan Pinler:

• Butonlar: A=D2, B=D3, C=D4, D=D5, E=D6, F=D7
• Joystick: X ekseni=A0, Y Ekseni=A1, K=D8 (Joystick Tuşuna Basma Hareketi)
• NRF24L01: SCE=D9, CSN:D10, SCK:D11, MOSI:D12, MISO:D13
• 5110 LCD Modülü: D9, D10, D11, D12, D13
