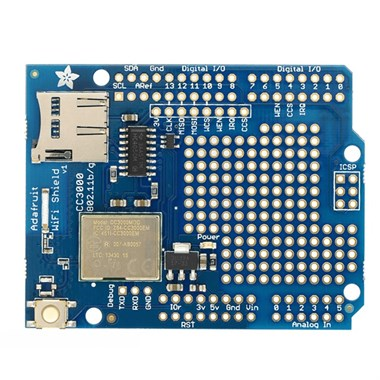

Arduino CC3000 Wifi Shield
CC3000 Wifi Shield, Adafruit firmasının ürettiği üzerinde Texas Instruments marka CC3000 wifi modülü bulunduran bir Shield'dir. Üzerinde dahili seramik anteni, SD kart soketi ve prototipleme alanı bulunmaktadır. CC3000 entegresi hızlı bir haberleşme için SPI seri iletişim protokolünü kullanmaktadır. 802.11b/g standardına uygun üretilen modül, open/WEP/WPA/WPA2 güvenlik standartlarını, TCP/IP ve UDP protokollerini desteklemektedir. Modül, çevrede bulunan "Access Point"lere bağlanabilirken "Access Point" olarak kullanılamaz.
Üzerinde dahili 3.3V regülatörü ve level shifter bulunmaktadır. Bu sayede 5V ile çalışan Arduino ile 3V ile çalışan CC3000 entegresi kolayca iletişime geçebilmektedir.
Arduino Uno, Mega, Leonardo ve DUE uyumludur. Uno hariç diğer arduino modellerinde lehimleme gerektirebilir.
Kullanılan Pinler:
SCK: D13 MISO: D12 MOSI: D11 CS (CC3000 için): D10VBAT_EN: D5CS (SD Kart için): D4IRQ: D3
S CK, MISO, MOSI ve CS pinleri SPI iletişimi için kullanılmaktadır. VBAT_EN CC3000 entegresinin enerjisini aktif etmek için, IRQ pini ise kesmelerde kullanılmaktadır. IRQ, wifi Shield ile Arduino'nun iletişime geçmesi için şart olan bir pindir .
Ürün Özellikleri:
