ArduKIT Arduino ve Raspberry Pi Uygulama Geliştirme Kiti
ArduKIT Arduino ve Raspberry Pi Uygulama Geliştirme Kiti, Orta okul, lise, yüksek okul, üniversiteler ve hobi amaçlı kişisel kullanım için genel amaçlı olarak tasarlanmış ve kullanımınıza sunulmuş bir uygulama geliştirme setidir. ArduKIT ile deney yaparken Arduino ve Raspberry Pi kullanımının esnekliğini ve deney setinin işlevselliğini bir arada kullanabilirsiniz. Uygulamalarda kullanılan shield yapısının ArduKIT üzerinde hazır olarak bulunması hem deney yapmanızı kolaylaştıracak hem de laboratuvar düzeninde çalışma yaparken malzeme kayıplarını en aza indirecektir.
Eğitim seti ile Arduino ve Raspberry Pi sistemi istenildiğinde sistemden soket bağlantısı ile kaldırılabilmektedir.
Masaüstü yapıda, güç kaynağı bağlantısına ek olarak kendi üzerinde regülasyona da sahip olup 9-36VDC aralığındaki giriş gerilimlerinde çalışabilmektedir.
İlave uygulamalar için bread board bulunmaktadır.
Eğitim setinde dahili bulunan Arduino MEGA ya ek olarak Raspberry Pi da bağlanabilmekte, bazı modüller direk Raspberry Pi ile çalıştırılabilmektedir. İstenildiğinde Raspberry Pi ile Arduino sistemi birbirleriyle aynı anda uygulama geliştirmeye olanak sağlamaktadır.
ArduKIT Eğitim Seti üzerinde bulunan dahili devre ve komponentler:
- 9-36VDC Enerji girişi – Klemens ve soket bağlantılı
- Arduino Mega – Dahili
- Arduino shield bağlantı soketleri
- Arduino RESET devresi
- Arduino için harici EEPROM devresi ve soketi
- Girişler için 4 buton
- Çıkışlar için 4 led
- GLCD Grafik ve Menu uygulamaları için 5 butonlu Menü
- Menu uygulamaları için LED göstergeli Yön gösterimi
- DC motor uygulamaları devre ve soketi
- Servo motor uygulamaları uygunlaştırıcı devre ve soketi
- RTC Gerçek zaman saati DS1307
- RTC için 32.768hz kristal
- RTC için pil yuvası
- Matrix uygulamalar için 4 x 7 Parçalı Gösterge
- 2×16 Karakter LCD. Backlight ayarlanabilir
- 128×64 Grafik LCD. Backlight ayarlanabilir
- Touch Screen devresi ve konnektörü
- Dokunmatik Renkli TFT LCD uygulamaları için soket
- Devre üzerinde LM35 Sıcaklık Sensörü
- Devre üzerinde DS1820 Onewire Sıcaklık Sensörü
- Devre üzerinde HallEffect – Manyetik sensör
- Devre üzerinde NTC Sensör
- Devre üzerinde PTC Sensör
- Devre üzerinde LDR Sensör
- Devre üzerinde Buzzer
- Devre üzerinde RGB LED
- Devre üzerinde Enkoder
- Sensör seçimleri kablosuzrmeden gerekt Dipswitch ile
- Analog deneyler için 0-5V ayarlı 1 adet Pot
- 1 adet Röle ve çıkış klemensleri
- Breadboard
ArduKIT Eğitim Seti üzerinde bulunan IoT modülleri
- WiFi modül ESP 8266-01 soketi.
- WiFi modül ESP 8266-07 soketi.
- BLUETOOTH modül HC05 soketi.
- BLUETOOTH modül HC06 soketi.
- RF modül Nordic nRF24L01 soketi.
- XBee modül soketi, select anahtarı ile direk USB bağlantısı
- Mikroelektronica mikroBUS modül soketi.
- microSD kart modül soketi.
- SD kart modül soketi.
- Raspberry PI bağlantı soketi.

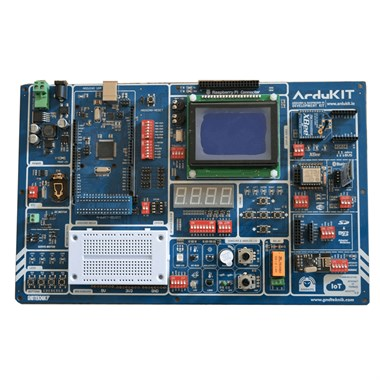

ArduKIT Resim Galerisi;
![]()
![]()
![]()
![]()
![]()
