ARPI600 Raspberry Pi için Arduino Shield (C2C4Y)

4,50
Marka : Waveshare
Fiyat : ₺133,46(KDV Dahil)
* ₺48,09 'den başlayan taksitlerle

Arpi600 Rasberry Pi için Arduino Genişletme Modülü




Arduino ve Raspberry Pi, hobi alanındaki en büyük iki geliştirme kartı üreticileridir. Bu kartlar ise genel olarak yardımcı kartlarla desteklenmektedir. Yapılmak istenen her işe özel bir aksesuar/shield olarak isimlendirilen kartlar bulunmaktadır. Eğer hem Raspberry Pi hem de Arduino'ya karşı ilginiz varsa bu tip yardımcı kartlardan edinmeniz gerekmektedir. Fakat bu kartlar sadece kendi geliştirme kartı ile kullanılabilir. ARPI600 ise Arduino'daki çok çeşitleri olan Shield'lerin Raspberry Pi'de kullanılabilmesine olanak veren bir karttır.



  • ARPI600 üzerinde Shield'lerin bağlanabilmesini sağlayan dişi pinler bulundurmaktadır. Arduino UNO'ya tam olarak uyan bütün Shieldler ARPI600'e de sorunsuz olarak bağlanabilmektedir.
  • Üzerinde Xbee modülleri için soket bulundurmaktadır.
  • Sensör veya diğer modüllerin bağlanabileceği ekstra pinleri bulunmaktadır.
  • Dahili olarak üzerinde bulunan USB to UART çeviriciye sahiptir. Bu çevirici ile Xbee ve bilgisayar arasında doğrudan iletişim kurabilirsiniz.
  • Ayrıca modül üzerinde 11 kanallı 10 bit çözünürlüğe sahip AD çevirici ve RTC(PCF8563) mevcuttur.

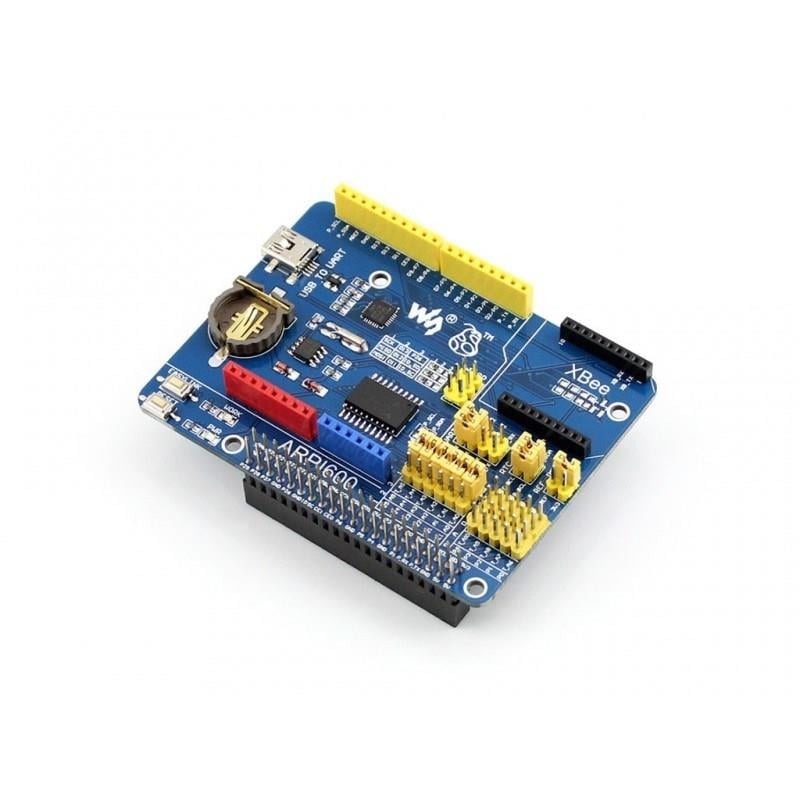

1. Shield soketi

2. Arduino ICSP pinleri

3. Xbee modül soketi

4. Sensörler için ayrılmış soketler

5. Raspberry Pi bağlantı pinleri

6. USB to UART çevirici kısım

7. TLC1543 AD çevirici entegre

8. PCF8563 RTC birimi

9. CP2102 USB to UART köprü kontrolcüsü

10. 32.768kHz kristal osilatör (RTC için)

11. Güç ledi

12. Xbee durum ledi

13. Xbee ve Arduino reset butonu

14. Xbee Easylink butonu

15. CR1220 pil yuvası

16. Voltaj ayar pinleri

17. RTC jumperi

18. UART jumperi

19. Arduino AD seçim jumperi.

20. Arduino I2C seçim jumperi

21. Arduino SPI seçim jumperi


Döküman
