Ürün Özellikleri:

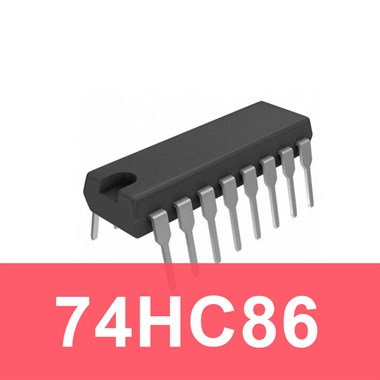

74HC86 Dip Entegre ürünüyle ilgili teknik açıklama bilgileri yapın:
Mantık IC Tipi XOR GATE
Alt Kategori Kapıları
Aile HC / UH
JESD-30 Kodu R-PDIP-T14
JESD-609 Kod e4
Yük Kapasitesi (CL) 50 pF
Maks I (ol) 0.0040 Amp
Nem Hassasiyet Seviyesi UYGULAMADI
İşlevlerin Sayısı 4
Giriş Sayısı 2
Terminal Sayısı 14
Çalışma Sıcaklığı-Min -40 Cel
Çalışma Sıcaklığı-Max 125 Cel
Paket Gövde Malzemesi PLASTİK / EPOKSİ
Paket Kodu DIP
Paket Eşdeğer Kodu DIP14, .3
Paket Şekli DİKDÖRTGALLER
Paket Stili IN-LINE
Pik Reflow Sıcaklığı (Cel) BELİRTİLMEDİ
Güç Kaynakları (V) 2/6
Satış Gecikmesi @ Nom-Sup 30 ns
Yayılma Gecikmesi (tpd) 180 ns
Nitelik Durumu Niteliksiz
Schmitt Tetik YOK
Oturmuş Yükseklik-Max 4.2 mm
Besleme Gerilimi Nom (Vsup) 5
Besleme Gerilimi-Min (Vsup) 2 V
Besleme Gerilimi-Maks (Vsup) 6 V
Yüzey Montaj NO
Teknoloji CMOS
Sıcaklık Sınıfı OTOMOTİV
Terminal Finish Nikel / Paladyum / Altın (Ni / Pd / Au)
Terminal Formu YOL-DELİK
Terminal Pitch 2,54 mm
Terminal Konumu DUAL
Time @ Peak Reflow Sıcaklık-Max (s) BELİRTİLMEDİ
Uzunluk 19.02 mm
