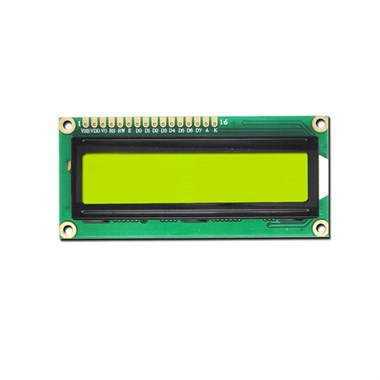

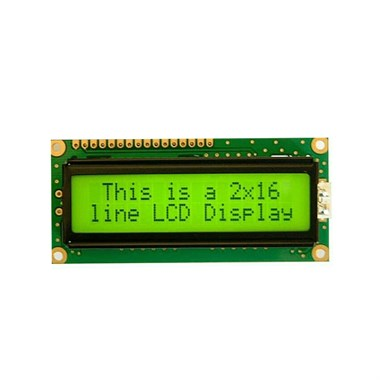

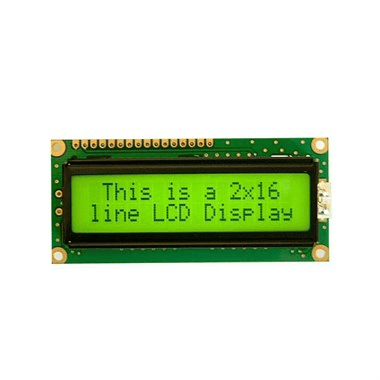

16x2 Karakter LCD Ekran (Display) - Yeşil TC1602A-01 (1604260337)

16x2 Karakter LCD Ekran (Display) - Yeşil IIC/I2C Uyumlu 1602

16x2 Karakter LCD Ekran Display 1602 Teknik Özellikleri:

• +5V ile çalışmaktadır.
• Back Lighting özelliğine sahiptir.
• LCD arka fon ışığı olmadan 4mA akım çekmektedir.
• Boyutları 80x36x9.4mm'dir
• Çalışma sıcaklığı -20 ile +70 derece arasıdır.

Pin Bağlantıları:

• Vss GND
• Vdd +5V
• Vo Kontrast ayarı
• RS Register seçme pini
• R/W Data read/write pini.
• E Enable pini
• DB0 Data Bus 0
• DB1 Data Bus 1
• DB2 Data Bus 2
• DB3 Data Bus 3
• DB4 Data Bus 4
• DB5 Data Bus 5
• DB6 Data Bus 6
• DB7 Data Bus 7
• A LED arka ışık anot (+5V)
• K LED arka ışık katot (GND)
