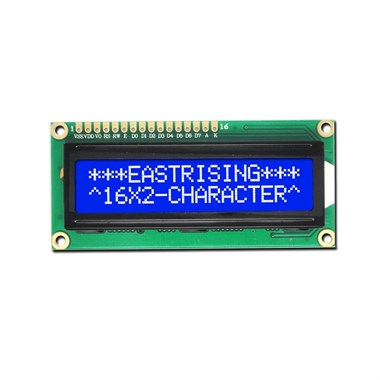

16x2 Karakter LCD Ekran (Display) - Mavi TC1602A-01 (B1H8X)

4,00
Marka : Robocombo
Fiyat : 12,45 ₺(KDV Dahil)
4,49 ₺ 'den başlayan taksitlerle

16x2 Karakter LCD Ekran (Display) - Mavi IIC/I2C Uyumlu 1602

Arduino ile kullanabileceğiniz kaliteli bir 16x2 Karakter Mavi Lcd Ekran 1602 (16 sütun, 2 satır) LCD ekrandır. 16x2 Karakter LCD Ekran 1602 mavi zemin üzerine beyaz yazı rengine sahiptir. Arka LED ile aydınlatılır 5V ile çalışır(Arduino ya direkt bağlanıp çalıştırılabilir ekstra güç kaynağı gerekmez).
Dilediğiniz takdirde bu ekranı  LCD I2C/IIC Dönüştürücü Kartı kullanarak seri port ile kullanıp pin sayısını minimum tutabilirsiniz.



16x2 LCD Ekran Pinout


16x2 Karakter LCD Ekran Display 1602 Teknik Özellikleri:

  • +5V ile çalışmaktadır.
  • Back Lighting özelliğine sahiptir.
  • LCD arka fon ışığı olmadan 4mA akım çekmektedir.
  • Boyutları 80x36x9.4mm'dir
  • Çalışma sıcaklığı -20 ile +70 derece arasıdır.


Pin Bağlantıları:

  • Vss GND
  • Vdd +5V
  • Vo Kontrast ayarı
  • RS Register seçme pini
  • R/W Data read/write pini.
  • E Enable pini
  • DB0 Data Bus 0
  • DB1 Data Bus 1
  • DB2 Data Bus 2
  • DB3 Data Bus 3
  • DB4 Data Bus 4
  • DB5 Data Bus 5
  • DB6 Data Bus 6
  • DB7 Data Bus 7
  • A LED arka ışık anot (+5V)
  • K LED arka ışık katot (GND)



Dokümanlar:

Detaylı Açıklama ve Datasheet İçin Tıklayınız.
