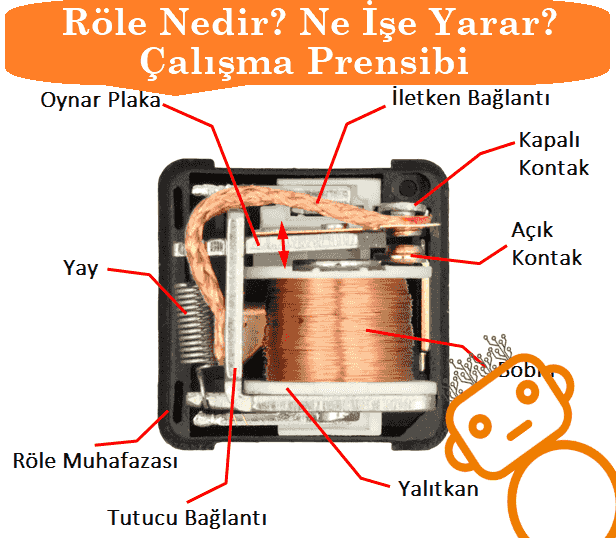

Röle Nedir? Röle elektrikle çalışan bir anahtardır. Rölenin bobininden geçen akım, anahtar kontaklarını değiştiren manyetik bir alan oluşturur. Bobin akımı açık veya kapalı olabilir, bu nedenle rölelerin iki anahtar konumu vardır ve çoğu şemada gösterildiği gibi çift ​​atış (değiştirme) anahtar kontaklarına sahiptir. Çoğu röle PCB montajı için tasarlanmıştır, ancak rölenin plastik kasasını eritmekten kaçınmanıza dikkat ederek telleri doğrudan pimlere lehimleyebilirsiniz.   Rölenin anahtar bağlantıları genellikle COM, NC ve NO olarak etiketlenir:

• COM = Anahtarın ortak, hareketli kısmıdır. Bağlantınızı her zaman buradan yapın.
• NC = Normalde kapalıdır. Röle bobini kapalı olduğunda COM buna bağlanır.
• NO = Normalde açıktır. Röle bobini açık olduğunda COM buna bağlanır.

Röle bobini açıkken anahtarlanmış devrenin açık olmasını istiyorsanız COM ve NO'ya bağlayın . Röle bobini kapalıyken anahtarlanmış devrenin açık olmasını istiyorsanız COM ve NC'ye bağlayın .

Röle Seçimi

Bir röle seçerken birkaç özelliği göz önünde bulundurmanız gerekir:

• Fiziksel boyut ve pim düzeni Mevcut bir PCB için bir röle seçiyorsanız, boyutlarının ve pim düzenlemesinin uygun olduğundan emin olmanız gerekir. Bu bilgileri rölenin satış sayfasında veya datasheet bilgilerinde bulabilirsiniz.



• Bobin gerilimi Rölenin bobin voltaj değeri ve direnci, röle bobinine güç veren devreye uygun olmalıdır. Birçok rölenin 12V besleme için bir bobini vardır, ancak 5V ve 24V röleler de mevcuttur. Bazı röleler, nominal değerlerinden biraz daha düşük bir besleme gerilimi ile de mükemmel olarak çalışır.



• Bobin direnci Devre, röle bobininin akım kapasitesini karşılayabilmelidir.

Röle bobini akımı =	besleme gerilimi
	bobin direnci

Örneğin: 400 bobin direncine sahip bir 12V besleme rölesi  30mA akımdan geçer. Bu 555 zamanlayıcı IC (maksimum çıkış akımı 200mA) için uygundur, ancak çoğu IC için çok fazladır ve akımı yükseltmek için bir transistör gerektirir .

• Anahtar değerleri (voltaj ve akım) Rölenin anahtar kontakları, kontrol edecekleri devreye uygun olmalıdır ki gerilim ve akım değerlerini kontrol edebilesiniz. Voltaj değerinin AC için genellikle daha yüksek olduğunu unutmayın, örneğin: "24V DC'de 5A veya 125V AC".



• Anahtar kontağı düzenlemesi (SPDT, DPDT vb.) Çoğu röle, genellikle "tek kutuplu değiştirme" (SPCO) veya "çift kutuplu değiştirme" (DPCO) olarak tanımlanan SPDT veya DPDT'dir.

---

Röleler için koruma diyotları

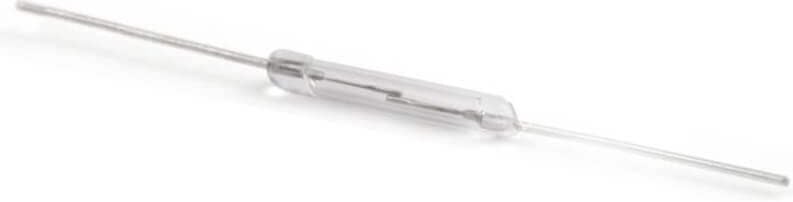

Reed Röle

Reed anahtarları normalde bir mıknatısla çalıştırılır, ancak manyetik bir alan oluşturmak ve manyetik anahtarı kapatmak için reed rölesini içinden akım geçen bir bobin ile çalıştırabiliriz. Reed röleleri genellikle standart rölelere (örneğin 1000 ) ve çok çeşitli besleme gerilimlerine (örneğin 9-20V) göre daha yüksek bobin dirençlerine sahiptir. Saniyede birkaç yüz kata kadar standart rölelerden çok daha hızlı geçiş yapabilirler; ancak sadece düşük akımları değiştirebilirler (örneğin maksimum 500mA). Röle Satın Al

---

Röle vs Transistör

Röleler gibi, transistörler de elektrikle çalışan bir anahtar olarak kullanılabilir. Küçük DC akımları (<1A) düşük voltajda değiştirmek için genellikle röleden daha iyi bir seçimdir. Bununla birlikte, transistörler AC'yi (şebeke elektriği gibi) değiştiremez ve basit devrelerde büyük akımları (> 5A) değiştirmek için genellikle iyi bir seçim değildir. Bu durumlarda bir röleye ihtiyaç duyulacaktır, ancak röle bobininin akımını değiştirmek için düşük güçte bir transistörün gerekli olabileceğini unutmayın. Rölelerin avantajları ve dezavantajları aşağıda listelenmiştir:

Rölelerin avantajları:

• Röleler AC ve DC'yi değiştirebilir - Transistörler sadece DC'yi değiştirebilir.
• Röleler standart transistörlerden daha yüksek voltajları değiştirebilir.
• Röleler genellikle büyük akımları değiştirmek için daha iyi bir seçimdir (> 5A).
• Röleler aynı anda birçok akımı değiştirebilir.

Rölelerin dezavantajları:

• Röleler, küçük akımları değiştirmek için transistörlerden daha hantaldır.
• Röleler hızlı bir şekilde geçiş yapamaz (reed röleleri hariç), transistörler saniyede birçok kez geçiş yapabilir.
• Röleler , bobinlerinden geçen akım nedeniyle daha fazla güç kullanır.
• Röleler birçok IC'nin sağlayabileceğinden daha fazla akım harcar, bu nedenle rölenin bobininden geçen akımı değiştirmek için düşük güçte bir transistör gerekebilir.
