Merhaba arkadaşlar, bu yazımız da Arduino Modülleri, Parçaları ve Modül Çeşitleri Nedir, Nelerdir? kısaca göz atacağız.
HC-SR501 Ayarlanabilir Hareket Sensörü Nedir?
Orijinal ismi Passive InfraRed Sensör yani Pasif Kızılötesi Sensör olan bu ekipman objelerden yayılan kızılaltı (IR) ışın değişimini tespit etmek için bir Fresnel lens ve kızılaltı ışına duyarlı sensör yardımıyla, 6 metreye kadar mesafedeki hareketleri algılayabilir; ucuzdur, kullanımı kolaydır; alarm sistemleri, hareketle aktif olan ışıklar gibi uygulamalar için idealdir.
Röle Modülü Nedir?
Arduino modül çeşidi olan röle modülü, düşük akımlar kullanarak yüksek akım çeken cihazları anahtarlamada kullanılan devre elemanıdır. Oldukça basit bir çalışma prensibine sahiptirler: rölenin bobinine enerji verildiğinde mıknatıslanan bobin bir armatürü hareket ettirerek kontakların birbirine temasını sağlar ve devrede iletim sağlanmış olur.
Buzzer Nedir?
Arduino modülleri içerisinde buzzer verilen voltaja göre farklı ses sinyalleri sağlayan bir cihazdır. Maliyetleri az, üretimi basit ve çok hafif yapıda olmalarından dolayı kullanım alanı çok geniştir. Hırsız alarmları, araçlarda uyarı veren çoğu sistem, bazı zil sesleri, kısaca uyarı almak, korunmak, ayrım yapmak amaçlı her yerde kullanabilecek bir cihazdır.
7 Segment Display Nedir?
İçerisinde 7 adet led bulunduran ve 0 ile 9 arasındaki rakamları üzerinde görüntüleyebilen arduino modülü 7 segment display, sayısal gösterge elemanıdır. 7 segment ekran; klima, duvar saati, sıcaklık göstergesi gibi birçok alanda kullanılır.

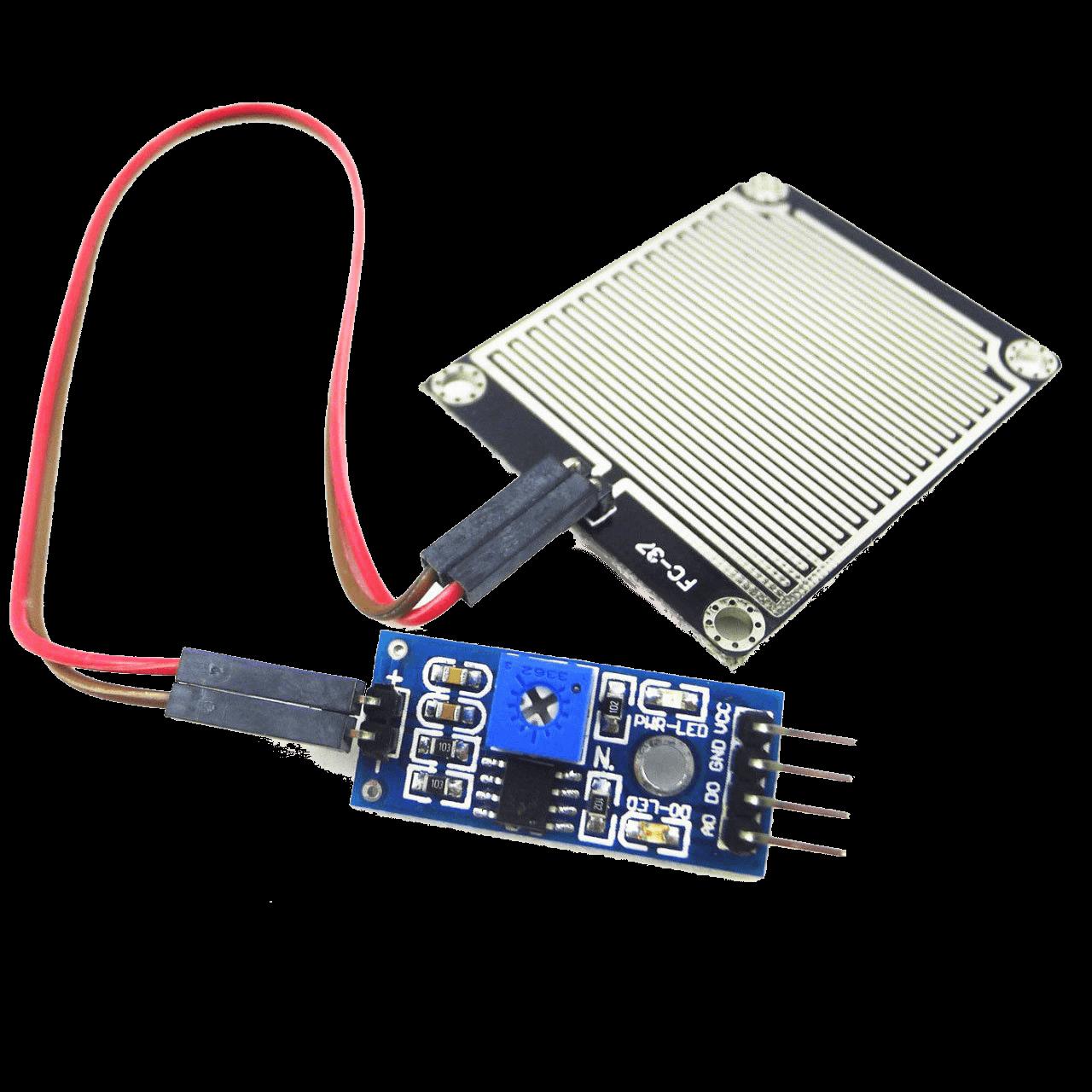

Yağmur Sensörü Nedir?
Birbirine paralel olarak çekilmiş iletken hatların su ile teması sonucu sensör çıkış pininde bir değer alınmaktadır. Besleme voltajı ve toprak bağlantısı yapılarak, sensör çıkış bacağından okuma yapılabilmektedir. Dijital ve analog çıkış verdiğinden dolayı, farklı sistemlere rahatlıkla uyarlanabilir. Sensör üzerindeki pot yardımı ile de sensör hassasiyeti ayarlanabilmektedir.
8*8 Matris Ekran Nedir?
Arduino modülü Led Matris çok kullanışlı bir çıkış elemanıdır, standart bildiğimiz 7 segment ekran gibi kısıtlı değil daha geniş bir görüntüleme alanı sağlar bu sayede isterseniz rakam göstermek için isterseniz de tabela yapmak için kullanabilirsiniz.
Ateş Sensörü Nedir?
Ateş algılayıcı sensör kartı 760 nm - 1100 nm arasındaki dalga boyuna sahip ateşi tespit etmek için kullanılan bir sensör kartıdır. Üzerinde bir adet kızılaltı ışın alıcı barındırır. Yangın söndüren robotlarda ateş algılama sensörü olarak kullanabilmektedir. Üzerindeki trimpot ile hassasiyet ayarı yapılabilmekte ve hem analog hem de dijital şekilde çıkış alınabilmektedir. Ürünün kolay prototipleme işlemlerinin yapılabilmesi için dişi-dişi veya dişi-erkek jumper kablo kullanabilirsiniz.
LDR Işık Sensörü Nedir?
Foto direnç, üzerine düşen ışığın şiddetine bağlı olarak değişen dirence sahip bir elemandır. Direnci, üzerine düşen ışık miktarıyla ters orantılı olarak değişir. Gündelik kullandığımız çoğu elektronik alette “fotosel” ismiyle yaygın olarak kullanılır.
Ultrasonik Mesafe Sensörü HC-SR04 Nedir?
Hc-sr04 ultrasonik sensör sonar (Sound Navigation and Ranging ) kullanarak karşısındaki nesneye olan mesafesini hesaplayan bir giriş kaynağıdır. Sonar dediğimiz sistem ses dalgalarını kullanarak cismin uzaklığını boyutunu elde etmemizi sağlar. Bu tür sensörlerin esin kaynağı yunuslar ve yarasalardır. Onlarda sonar ile iletişim kurar ve hareket eder. 2cm - 400cm arası mesafe en sağlıklı okuma yaptığı aralıktır. Üzerin de bir alıcı ve bir verici modül bulunur.
Gaz Sensörü Nedir?
MQ-2 Gaz Sensör Modülü ev içinde ve endüstride gaz kaçağını belirlemede faydalıdır. LPG,i-bütan, propan, metan, alkol, hidrojen ve sigarayı tespit edebilir. Bazı modüller sensör hassasiyetini ayarlamak için değişken dirençli bir yapıya sahip olurlar.
Servo Motor SG90 Nedir?
Servo motor 0 ila 180 derece arasında 1 derece hassasiyetle dönebilen motor çeşididir. Tam tur atamaz. Genellikle robot kol gibi tam tur dönmesine gerek olmayan, hassas açılı yerlerde kullanılır. Servo motor içerisinde bir adet DC motor bulunur.
Dc Motor(Redüktörlü/Redüktörsüz) Nedir?
Robotikte en sık tercih edilen motor tipi DC motorlardır. Bu motorlar 360 derece dönebilirler. DC motorlar ucuz, küçük ve etkilidir. Ayrıca boyut, şekil ve güç bakımından çok çeşitli olmaları da DC motorların sık kullanılmalarının bir diğer sebebidir. DC motorlar robotlarda veya herhangi bir sistemde direkt ya da dişli kutularıyla birlikte kullanılabilirler.
Joystick Shield/Modülü Nedir?
Yapacağımız projelerimizde kullanacağımız JOYSTICK projelerimizin daha işlevsel olmasını sağlayabilir. Piyasada bulunan joystick modüllerine buton eklenmiş versiyonları vardır. Bu tür modüllerin kullanımı ile projemizde kullanacağımız 3-4 elektronik devre elemanının tek bir modül ile kullanımı mümkün. Bu modülü X ve Y düzlem hareketlerini monte edilmiş iki adet potansiyometre ile ölçer. Bundan dolayı X ve Y düzlem pinlerinin çıkışı analogdur.
Bluetooth Modülü HC06/HC05 Nedir?
Çalışma mantığı ise seri haberleşme esasına dayanır. Tx ucu verici ucudur, Rx ise alıcı ucudur. 3.3V ve 5V arasındaki gerilimlerde çalışabilir. Ancak veri alışverişini 3.3V ile yapmaktadır. Verici ucundan gönderilen veriyi mikrodenetleyici algılar ama mikrodetleyicinin çıkış voltajı 5V olduğu için bluetooth modülümüze zarar verir. Bu yüzden mikrodenetleyici çıkış ucuna gerilim bölücü uygulayıp istenilen gerilime indirmeliyiz.

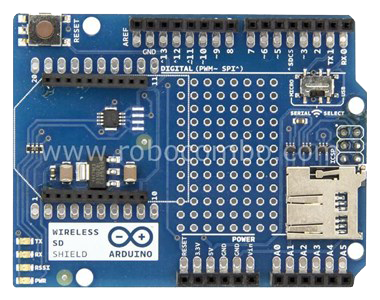

Wireless/WiFi Modülü Nedir?
Arduino projelerinin çoğunda kablosuz olarak bir yerden, başka bir yere veri aktarmak isteriz. Bu veriler kimi zaman diğer Arduino'ya bağlı parçaları kontrol etmek için, kimi zaman da karşı taraftaki Arduino'dan sensör verilerini almak için kullanılır. Arduino, tek başına kablosuz veri aktarımı için yeterli değildir. Arduino, kablosuz veri aktarımı için kablosuz haberleşme modüllerine ihtiyaç duymaktadır.
GSM/GPRS Modülü Nedir?
Arduino GSM Shield, bir Arduino kartının GPRS kablosuz ağını kullanarak internete bağlanabilmesini, sesli aramalar yapabilmesini ya da alabilmesini ve SMS mesajlarını gönderebilmesini ya da alabilmesini sağlar. Arduino ürünlerinin tamamında olduğu gibi Arduino GSM Shield de açık kaynaklıdır.
Alkol Sensörü MQ-3 Nedir?
MQ3 Alkol Sensörü havadaki alkol gazı varlığını saptayıp, konsantrasyonunu ölçerek analog voltaj çıkışı olarak veren bir sensör modülüdür. Alkol gaz konsantrasyonu ölçme menzili 0.04mg/L ile 4mg/L arasındadır. Bu konsantrasyon ölçme menzili nefes ölçme araçları için uygundur. MQ3 Alkol Sensörü, -100C ve 500C arasında çalışabilir ve 5V besleme ile 150mA’den daha az akım çeker.
