Elektriksel özellikler:

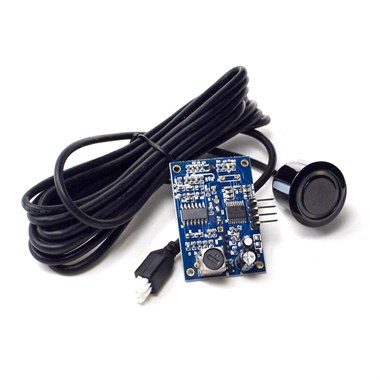

Elektrik parametreleri: JSN-SR04T
Çalışma gerilimi: DC 5 V
Sessiz akım: 5mA
Toplam mevcut iş: 30mA
Akustik emisyon frekansı: 40 khz
En uzak mesafe: 5m
Kör: 25cm
Kablolama: + 5 V (pozitif güç kaynağı)
Trig (kontrol tarafı) RX
Yankı (alıcı) TX
GND (negatif)
Modül boyutu: 41mm * 28.5mm / 1.61 * 1.12 '
Çözünürlük: yaklaşık 0.5cm
Açı: 50 dereceden az
Çalışma sıcaklığı: -10 ~ 70 santigrat
Depolama sıcaklığı: -20 ~ 80 santigrat
Ürün Özellikleri:
1, küçük boyut, kullanımı kolay
2, düşük voltaj, düşük güç tüketimi
3, yüksek doğruluk
4, güçlü anti-parazit
5, ıslak, sert ölçüm durumlar için uygun tel kapalı su geçirmez prob ile entegre
Uygulama:
1, yatay mesafe
2, engellerden kaçınma, otomatik kontrol
3, nesne yaklaşıyor, algılanıyor
4, trafik kontrolü
5, güvenlik, endüstriyel kontrol
6, yapay zeka ve araştırma
Temel çalışma prensibi:
(1) IO portu TRIG tetikleme konumunu kullanarak, en az 10us'un yüksek seviyeli sinyaline;
(2) modül otomatik olarak bir sinyal geri dönüşü olup olmadığını otomatik olarak algılar, 8 40KHz Fang Bo gönderir;
(3) bir sinyal geri dönüşü, IO portu ECHO üzerinden yüksek bir seviye çıkarılır, yüksek seviyenin süresi, başlatmadan itibaren ultrasoniktir. Test mesafesi = (yüksek seviye zaman * ses hızı (340M / S)) / 2
Bu modül, basit bir yöntem kullanır, yüksek seviye üzerindeki 10US'lik bir kontrol portu, alıcı portta yüksek seviyeli çıkışı bekleyebilir. Bir çıkış zamanlayıcıyı sürdürebilir, bu bağlantı noktası düşük olduğunda zamanlayıcı değerini okuyabilir, bu zamanın yeri için bu süre, mesafe hesaplanabilir. Bu nedenle, mobil cihazınızın değerinin ölçümünü sağlayabilen sürekli döngü testi
