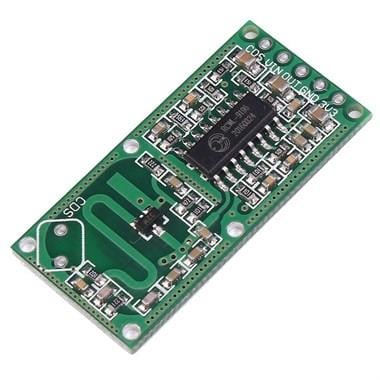

RCWL-0516 Mikrodalga Radar Sensör Modülü

• Çalışma Gerilimi: 4-28V
• Çalıştırma Akımı: 2.8mA (tipik); 3mA (maks.)
• Deteksiyon Mesafesi: 5  - 9m
• İletim Gücü: 20mW (tipik); 30mW (maks.)
• Çalışma Gerilimi: 3.2 - 3.4V
• Çalışma Gerilimi Sürüş Kapasitesi: 100mA
• Trigger Yolu: Tetik tekrarla
• Çıkış Kontrolü Düşük Seviye: 0V
• Çıkış Kontrolü Yüksek Seviyesi: 3.3V
• Çalışma Sıcaklığı: -20 ~ 80 celsius
• Storaj Sıcaklığı: -40 ~ 100 celsius

Ayar Parçası Giriş

1 - C-TM

Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:

C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768

2 - R-GN

Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m

3 - R-CDS

Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz

Pin Tanımı:

1. 3V3: 3V3 güç çıkışı
2. GND: toprak
3. OUT: kontrol çıktısı, hareketli nesneleri tespit ettiğinde yüksek seviyede çıktı
4. VIN: giriş voltajı, 4-28V
5. CDS: kontrol çipini etkinleştirir, 0.7V'dan düşük, OUT her zaman düşük seviyede çıktı

Yararlı Link:

RCWL-0516 Datasheet
