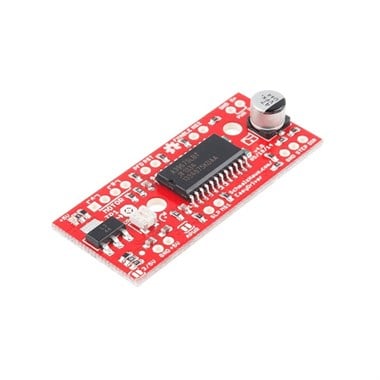

Easydriver Step motor sürücüsü A3967 entegresinin kullanıldığı bir devredir. Entegre 6V-30V ve azami 700miliampere kadar bipolar motorları sürebilmektedir. Devre üzerinde motora verilecek maksimum akım kontrolü için pot bulunmakta ve tam adım, yarım adım, çeyrek adım, 1/8 adım kart üzerindeki MS1 ve MS2 adlı 2 pin ile ayarlanabilmektedir. Ayrıca aşırı sıcaklık, kısadevre, düşük voltaj ve çapraz akım korumaları bulundurur. 0,1" (2,54mm) pinler ile gelen devrenin kontrolü Yön ve step pinleri ile Arduino veya mikro işlemcinize kolayca uygulanabilir.
Easydriver Step Motor Sürücüsü Özellikleri
Motor besleme Voltajı: 6-30V
Motor besleme akımı (soğutmasız): <750mA
Kontrol voltajı: "0"-0 - "1"-3,3V-5V
Boyutlar: 20,32mm X 15,24mm
Pin Aralığı: 2,54mm (0,1")
Akım ayarı: 150mA - 750mA
Lojik besleme: kart üzerinde
Özellikleri:
- Kart üzerinde A3967 microstep sürücü entegresi yer almaktadır.
- 4,6 ve 8 kablolu kademeli step motorlar ile uyumludur.
- Çıkış akımı 150 mA ile 750 mA arasında ayarlanabilmektedir.
- Besleme gerilimi 7 ile 20V arasında olabilmektedir.
