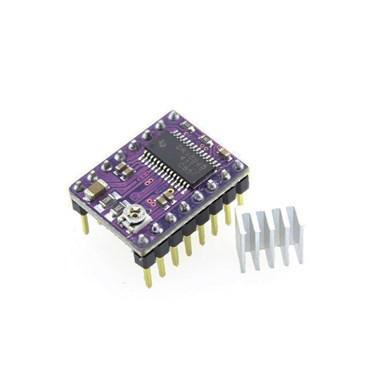

DVR8825 Step Motor Sürücü Kartı

DRV8825 Step motor sürücü kartı, arduino projelerinizde step motor sürmek için hazırlanmış bir arduino step motor sürücü kartıdır. Kanal başına 1.5A verebilmektedir. Zorlanma akımı ise 2.2A dir. Sürücü üzerinden akan akım sınırlandırabilir. 8.2V ve 45V Arası çalışma değeri gibi geniş bir Volatj aralığına sahiptir. Dvr8825 fiyat olarak uygundur. Bir çok projede kullanılabilir.



DVR8825 Step Motor Sürücü Kartı Özellikleri:

- Basit step ve yön arayüzleri
- 6 farklı step çözünürlüğü; full-step,half-step,1/4-step,1/8-step,1/16-step ve 1/32-step
- Ayarlanabilir akım kontrolü
- Maksimum Motor Gerilimi:45V
- Kısa devre koruması
- A4988 motor sürücü pin arayüzü ile aynıdır.




Dvr8825 Step Motor Sürücü Devresi Doküman ;

Kart Devre Şeması

Kart Hakkında Bilgi

Kart Datasheet
