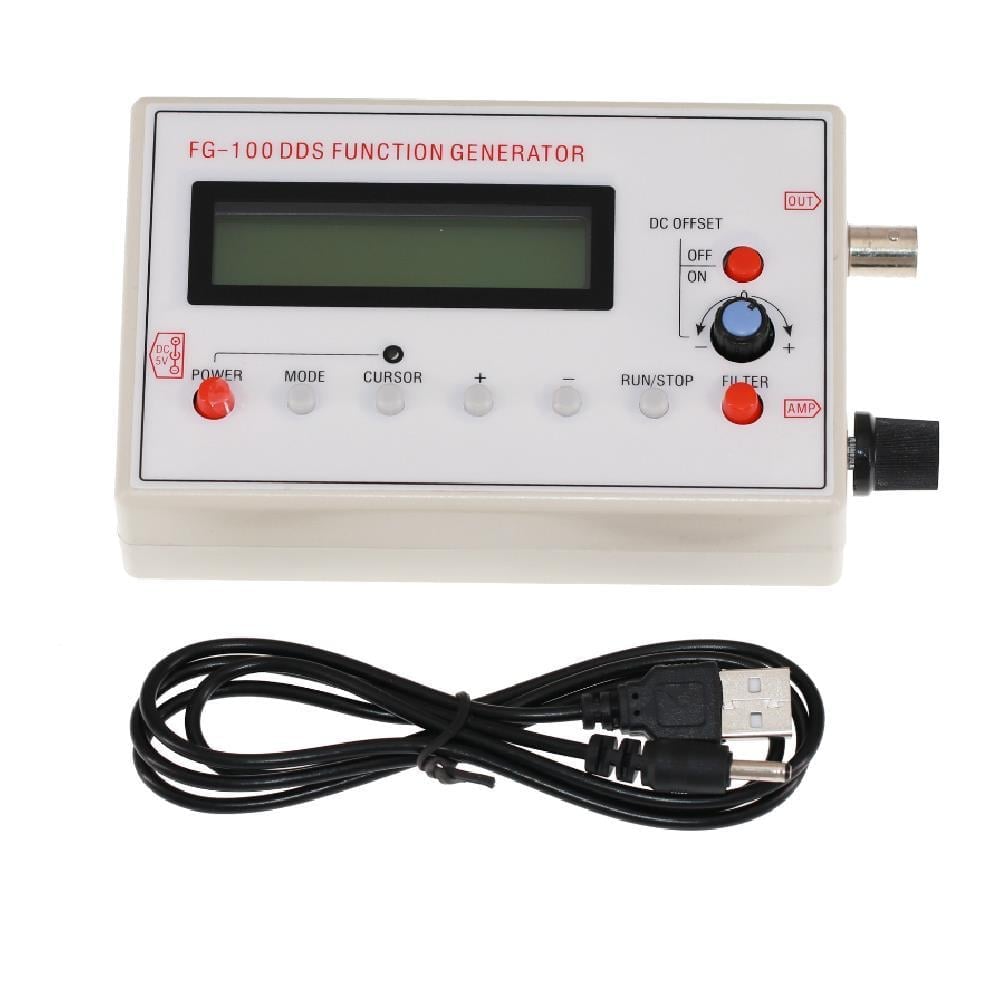

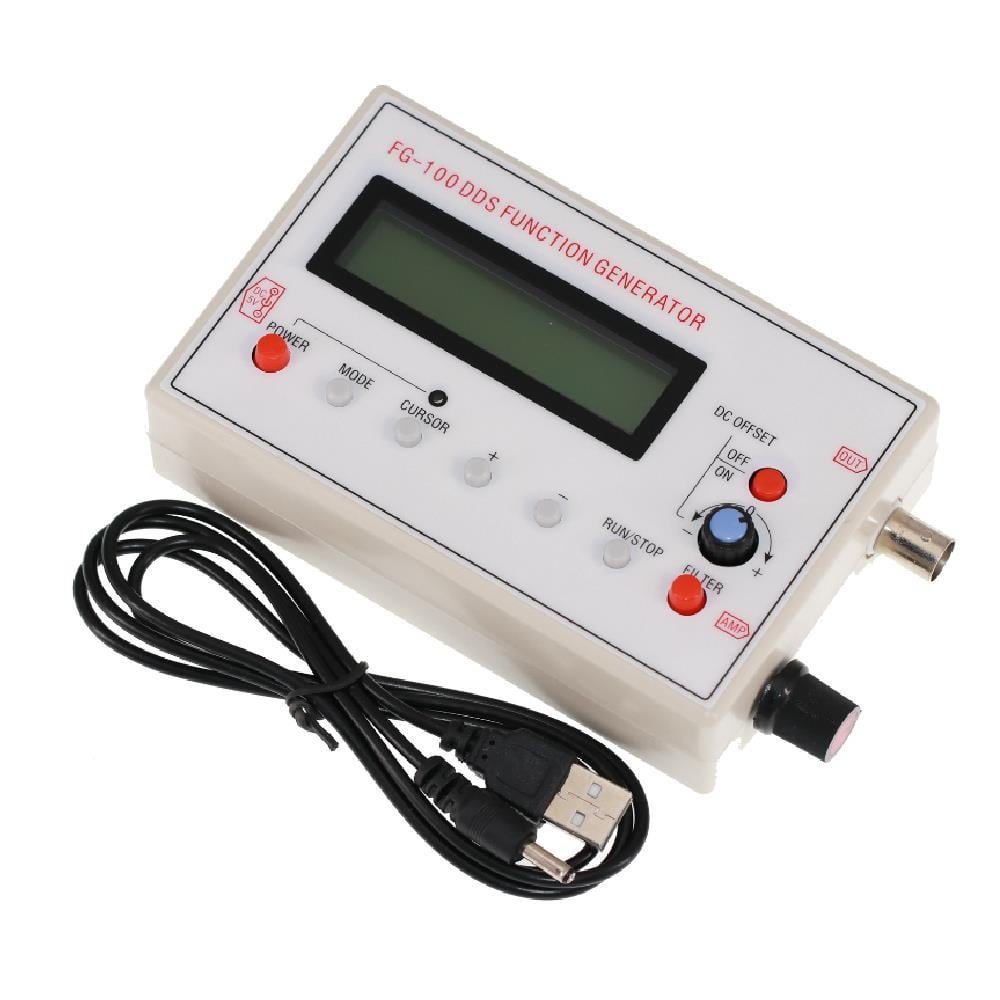

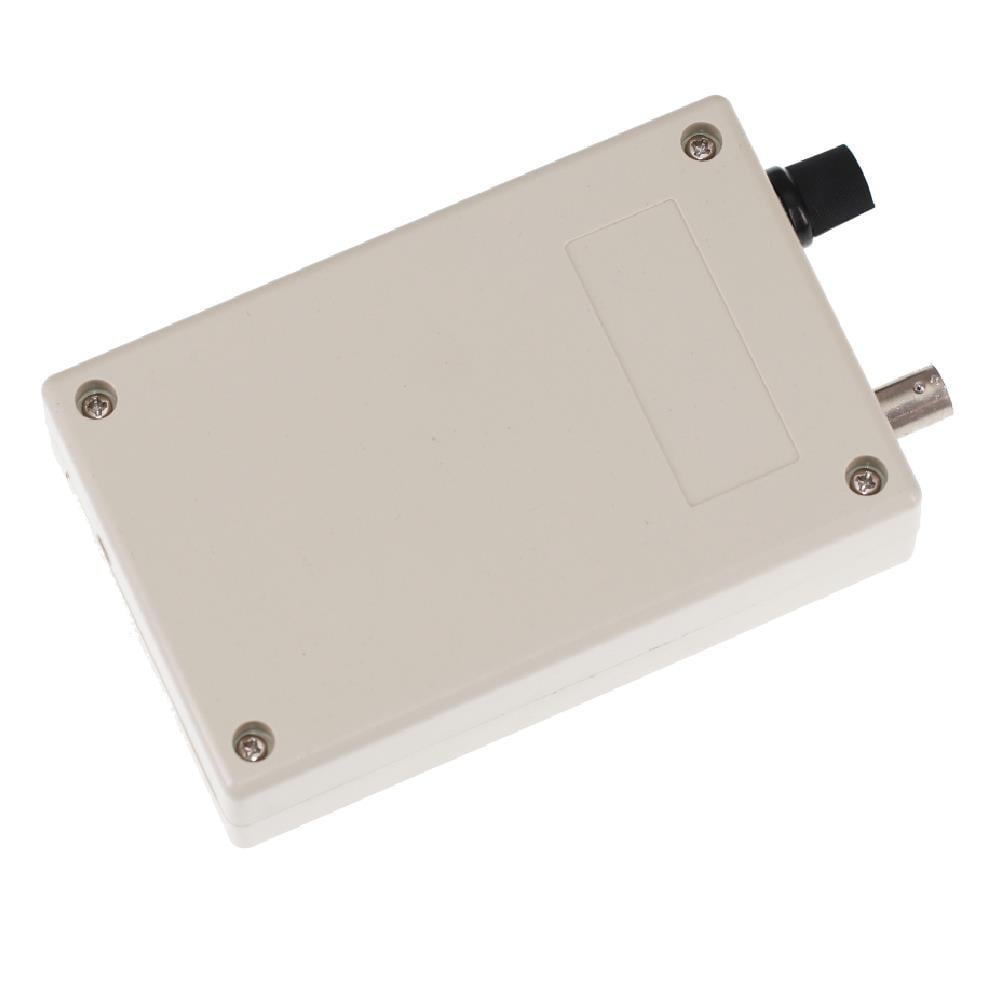

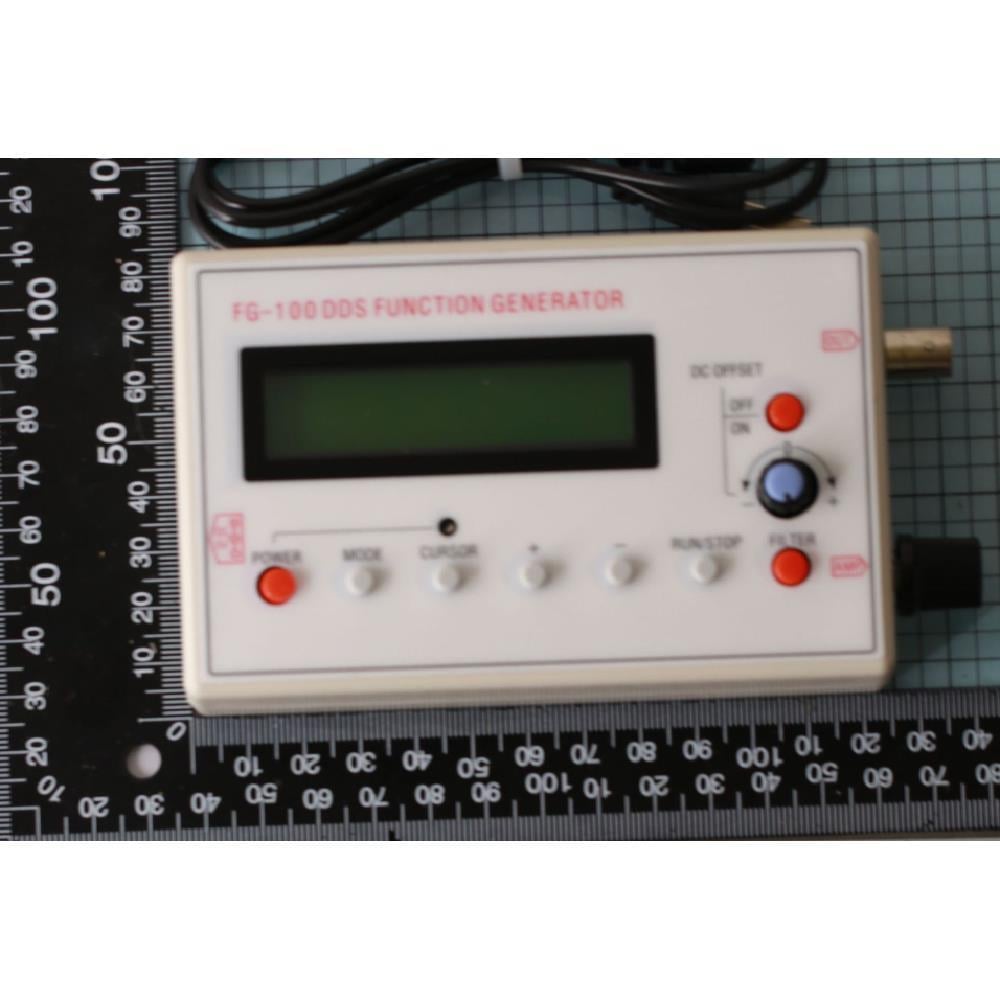

DDS Fonksiyon Jeneratörü FG-100
Bir adaptör veya lityum pil ile çalıştırılabilir. Bir osiloskopla birlikte elektronik devre testi ve hata ayıklama, ses amplifikatörü frekans özellikleri ve dürtü tepkisi testi ve ölçümü için kullanılabilir. İyi doğruluğu ve frekans kararlılığı nedeniyle DDS, osiloskop tarama zaman faktörü kalibrasyonu için de çok uygundur. Kare dalga çıkışı, osiloskop zayıflatıcı ve prob darbe karakteristik ayarı vb. için uygundur.
Özellikler
· Frekans aralığı: sinüs dalgası 1Hz-500kHz (düz çıkış genliğine sahip frekans 200 kHz'e ulaşır ve frekans daha da arttıkça çıkış genliği azalacaktır), diğer dalga biçimleri 1Hz-20kHz (ancak frekans ayarlanabilir. Üst sınır yoktur. Distorsiyon ve sarsıntı gereksinimleri yüksek değilse kullanım sıklığı daha da artırılabilir.
· Çözünürlük: 1Hz .
· Çıkış dalga formu: sinüs dalgası, kare dalga, üçgen dalga, ileri testere dişi dalgası, ters testere dişi dalgası.
· Sinüs dalgası distorsiyonu: 1kHz'in altında <%1 , 1kHz ve üstünde <%0,5 .
· Çıkış genliği: maksimum ±10V (PP).
· Çıkış empedansı: 50 ohm.
· DC ofseti: maksimum ±10V , kapatma fonksiyonlu.
· Sinüs ve darbe dalga formu çıkışına iyi bir şekilde uyarlanabilen, açılıp kapatılabilen bir filtre bulunmaktadır.
· Güç kaynağı: DC3.5-10V . Adaptör kullanırken DC5V, pil gücü kullanırken 3,7V lityum pil kullanılması tavsiye edilir .
· Çalışma sıcaklığı : -20 +50
· Çıkış Voltajı : 5
· Çıkış Akımı : A
· Uygulama alanları : Endüstriyel sınıf
· Kurulum tipi : Yüzeye montaj tipi
