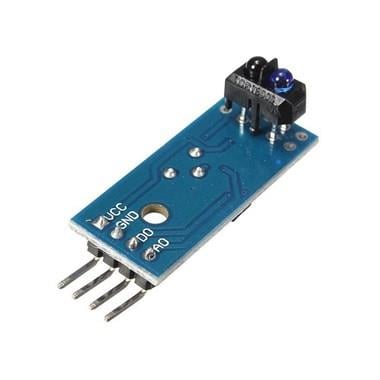

TCRT5000 Kızılötesi Yansıma Sensör Modülü

TCRT5000 Kızılötesi Yansıma Sensör Modülü; Çizgi ve cisim sensörü olarak çizgi izleyen, robotik ve elektronik projede kullanabileceğiniz kızılötesi bir sensördür. Üzerinde kızılötesi alıcı ve verici bulunur. Vericinin gönderdiği kızılötesi ışık bir yüzeyden yansıdıktan sonra alıcıya gelir. Alıcı gelen ışık miktarına göre çıkış verir. 0,2mm ile 15mm  arasında sağlıklı şekilde çalışmaktadır. Kart üzerinde yüksek hız ve hassasiyete sahip TCRT5000 sensörü bulunmaktadır. Potansiyometre yardımıyla sensör hassasiyeti ayarlanabilmektedir.

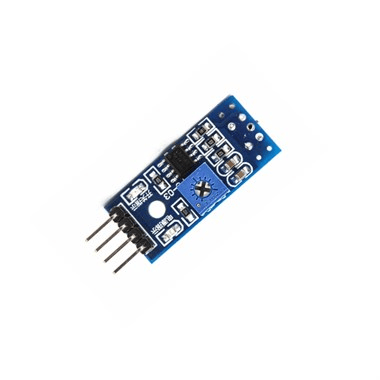

TCRT5000 Kızılötesi Mesafe / Çizgi Algılayıcı Modül Teknik Özellikler:

. Sensör tipi: fototransistör

. Boyutlar: 10.2 x 5.8 x 7

. En iyi çalışma mesafesi: 2.5 mm

. Ortalama akım tüketimi: 1 mA

. Gün ışığı filitreleme

. Emitör dalgaboyu: 950 nm



Modül Özellikleri:

1. Kızılötesi yansıtıcı sensör TCRT5000 kullanarak
2. Yansıyan mesafeyi tespit: 1mm ~ 25mm uygulanabilir
3. Karşılaştırıcı çıkış sinyali temiz, iyi dalga biçimi sürüş yeteneği fazla 15mA.
4. Çok turlu hassas potansiyometre ayarlanabilir hassasiyet ayarı
5. 3.3V-5V çalışma voltajı
6. Çıkış biçimi:dijital anahtarlama çıkışı (0 ve 1)
7. Kolay kurulum için sabit cıvata delikleri
8. PCB boyutu: 3.2cm x 1.4cm



Dökümanlar:

TCRT5000 Datasheet
