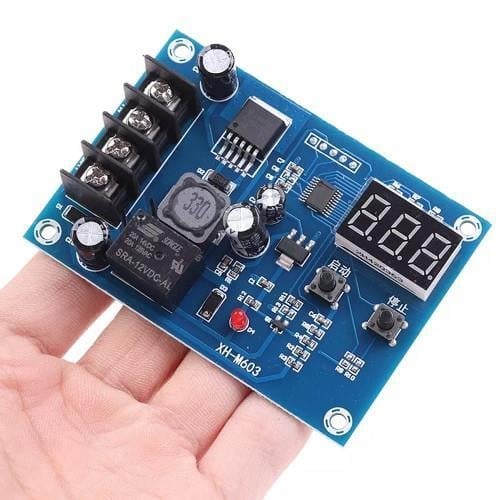

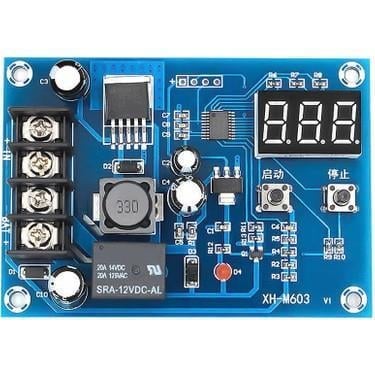

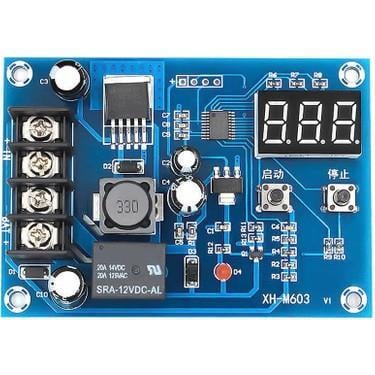

XH-M603 Akü Şarj Kontrol Kartı (2208280013)

Akım kesici özelliği ile akü ve bataryalarınızı güvenle şarj edebileceğiniz fonksiyonel bir üründür. Ürün DC 10-30V aralığında DC gerilim ile çalışır. Doğrudan 220V ile kullanılmaz.

     Sol butona uzun basarsanız başlangıç voltajını ayarlarsınız. Sağ butona uzun basarsanız bitiş voltajını ayarlarsınız. Voltaj ayarı için ekstra bir tuş bulunmamaktadır. Girişte verdiğiniz gerilime göre çıkışı otomatik olarak ayarlamaktadır. 12V ve 24V bataryalar için verdiğiniz gerilime göre otomatik olarak algılayarak çalışır.

     Ürün dolu ve boş bataryalarda oluşan voltaj farklılığını göz önünde bulundurarak şarj işlemini başlatıp bitirme özelliğine sahiptir.
Örnek olarak 12V luk bir batarya tam doluluğa ulaştığında 13.8V kadarlık bir gerilim üretebilir. Boş iken bu gerilim değeri 11V a kadar düşebilir.

Kullanımı:

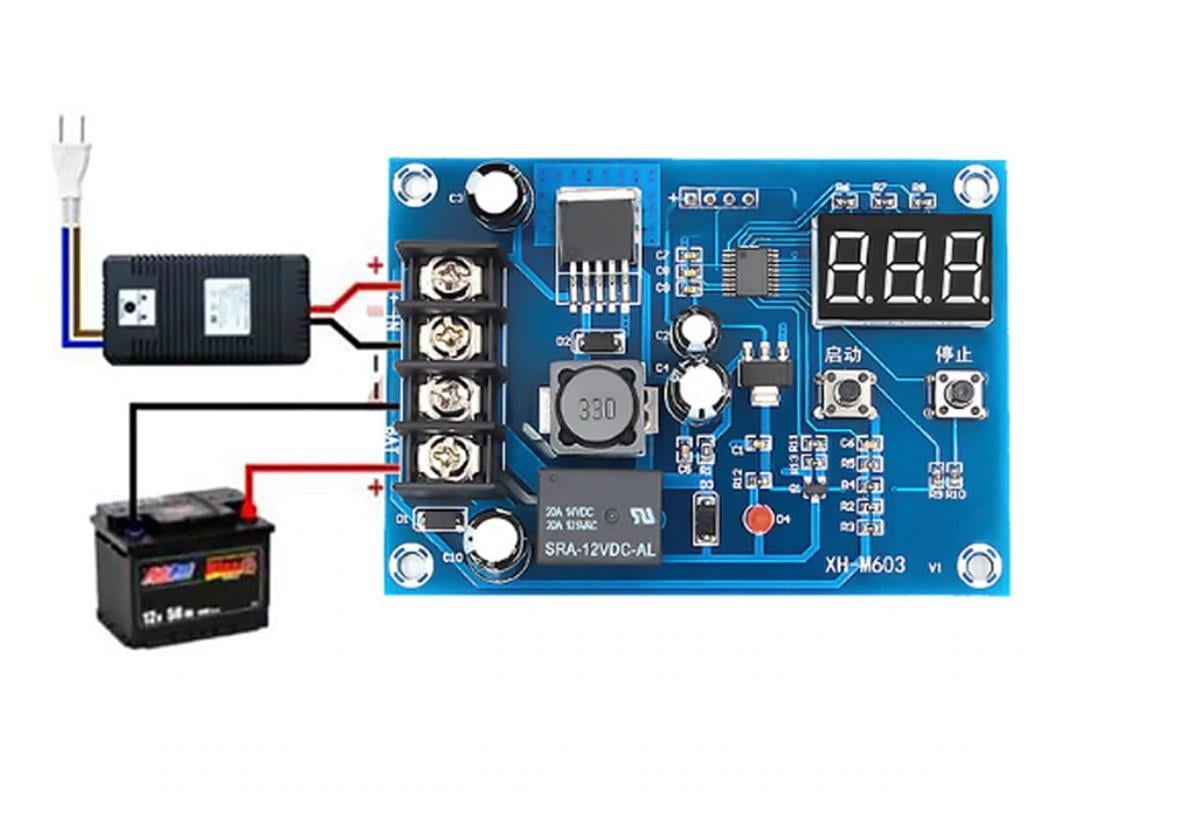

     12V luk bir batarya şarj edilirken girişten 12V ile 14.8V aralığında bir güç kaynağı bağlantısı yapılır. Şarj başlangıç gerilimi 11V, bitiş gerilimi ise 13.8V olarak ayarlanır. Bu durumda bataryanızın gerilimi 11V ile 13.8V aralığında iken şarj işlemi sürecektir. Daha yüksek doluluk oranı için bitiş gerilimi 14.4V olarak da ayarlayabilirsiniz yalnız bu durumda bataryanın ve devrenin sıcaklığını kontrol etmenizi gerekir. Yüksek sıcaktan akünüz zarar görebilir.

     Piller kapasitelerinin 1/10 yada 2/10 seviyesinde akım ile şarj edilmesi gerekir. Akım kontrollü bir güç kaynağı yada şarj cihazını ürüne bağlamanız uygun olur. Çok yüksek akım basabilen bir güç kaynağı ile şarj etmemelisiniz. Cihaz üzerindeki rölenin bozulmasına sebep olabilirsiniz.

  Teknik Özellikleri:

Model: XH-M603
Giriş Gerilimi: DC 10-30V
Maksimm Akım: 15A ( 20A ile uzun süre kullanmak röleye zarar verebilir. )
LCD Gösterim Hassasiyeti: 0.1V
Voltaj Hassasiyeti: 0.1V
Çıkış Gerilimi: Direkt Çıkış
Tolerans: +/-0.1V
Uygulama Alanları:12-24V akü
Boyutlar: 82 x 58 x 18mm
Ağırlık: 40gr

 Paket İçeriği:

1 Adet XH-M603 Batarya Akü Şarj Kontrol Devresi
