Max471 Gerilim Sensör Modülü

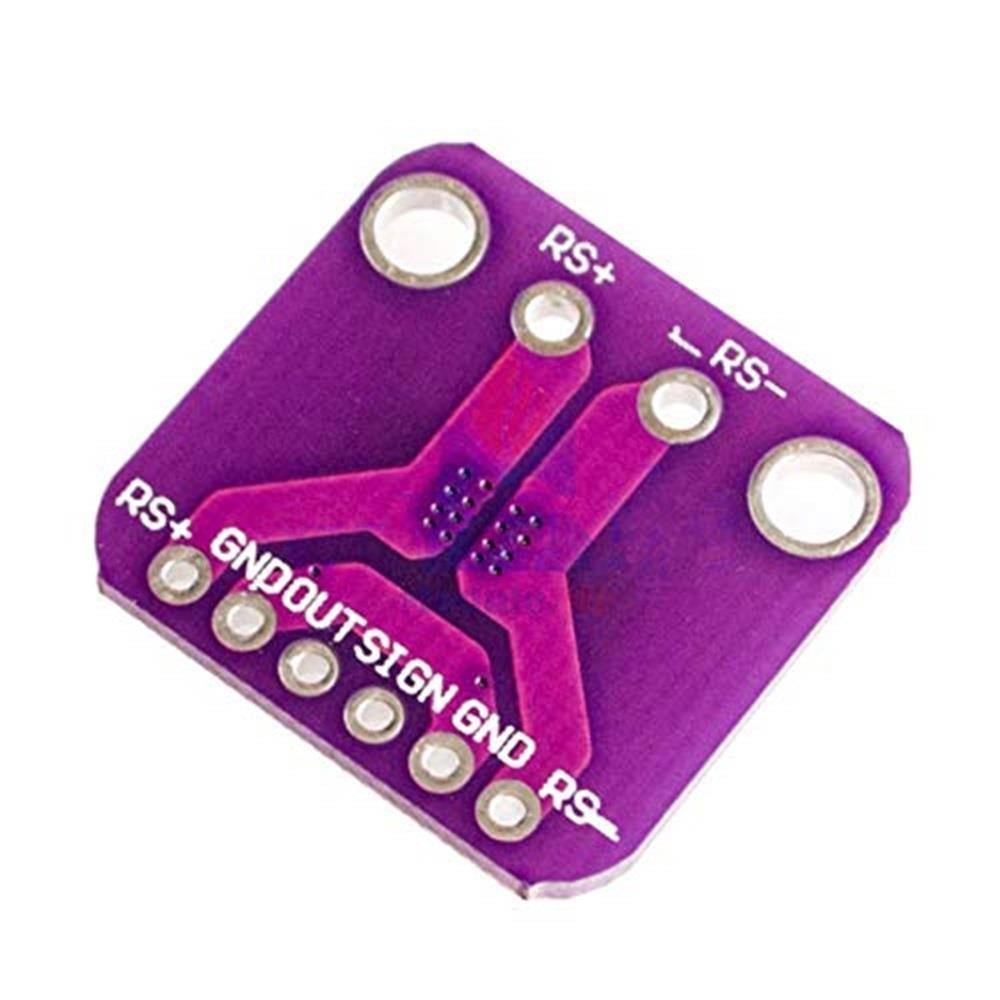

Max471 Gerilim Sensör Modülü 3A - GY-471

Bu modül akımı ve voltajı test etmek için kullanılabilir.

Gerilim testi prensibi, kırmızı terminal konnektörünün giriş voltajını 5 kat azaltabilen bir direnç bölücü prensibine göre tasarlanmıştır. Analog giriş voltajı 5 V'a kadardır ve voltaj algılama modülünün giriş voltajı 5Vx5 = 25V'den büyük değildir (3,3V sistem kullanılıyorsa giriş voltajı 3,3Vx5 = 16,5V'den büyük değildir). AVR çipi 10 bit AD'ye sahiptir, dolayısıyla bu modül tarafından simüle edilen çözünürlük 0,00489V'dir (5V/1023), dolayısıyla giriş voltajı algılama modülünün minimum voltajı 0,00489 Vx5 = 0,02445V'dir.

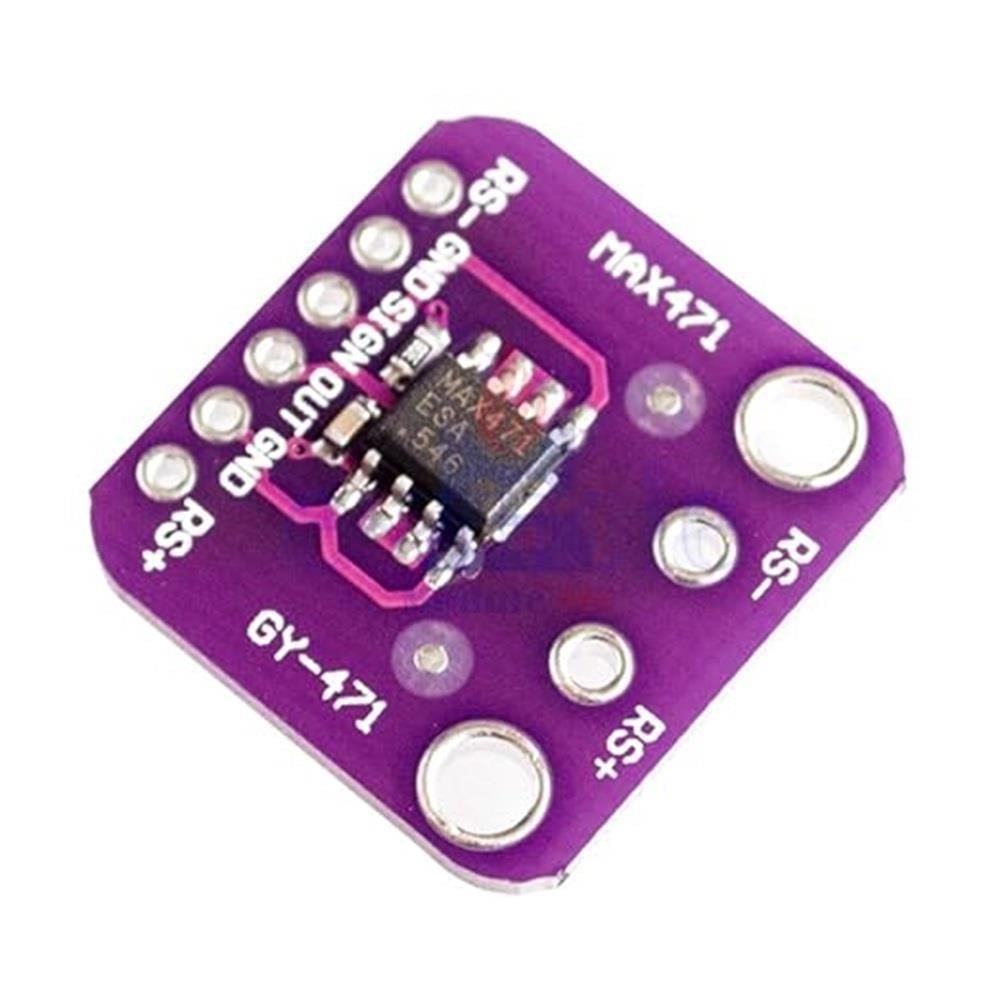

Kart üzerinde bulunan MAX471 çipi yükün akım tüketimini test etmek için kullanılır.

Test voltajı aralığı: DC3-25V (5V'de çalışan Arduino için) veya DC3-16.5V (3.3V'de çalışıyor)
Test akımı aralığı: DC 0-3A
Boyut: 19,5*20,3 mm
Paket içeriği:

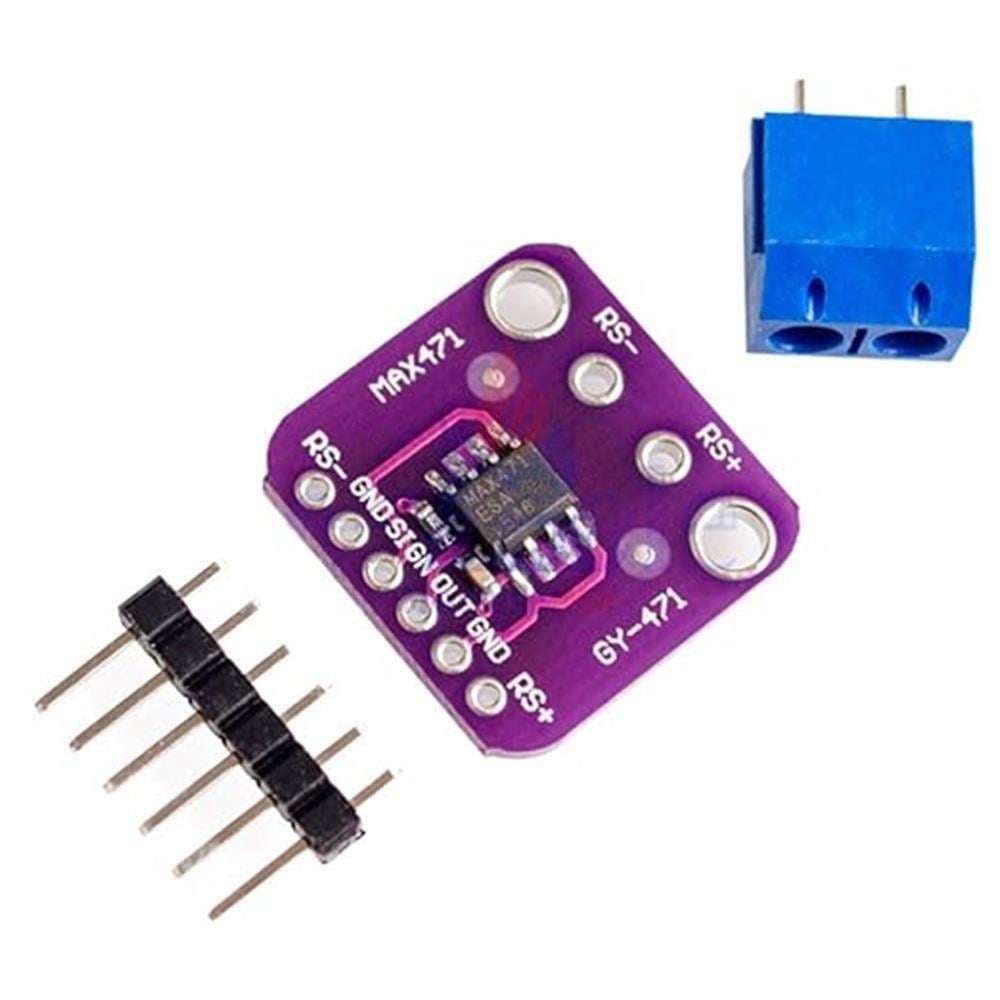

1 x MAX471 voltaj ve akım sensörü modülü
