Header

Pin Header

Pin header, elektronik kartlar arasında ya da kart ile jumper kablo arasında sökülüp takılabilen bağlantı kurmak için kullanılan sıra pinli konnektördür. Arduino shield'ları, sensör modülleri, geliştirme kartları ve delikli plaket projelerinde en çok kullanılan bağlantı elemanlarından biridir. Bu kategorideki 40 pinli header'lar istenilen uzunlukta kesilerek kullanılabilir.

Header Çeşitleri

• Erkek header: Dışa çıkık pinlerden oluşur; breadboard'a takılır veya dişi konnektörlere girer.

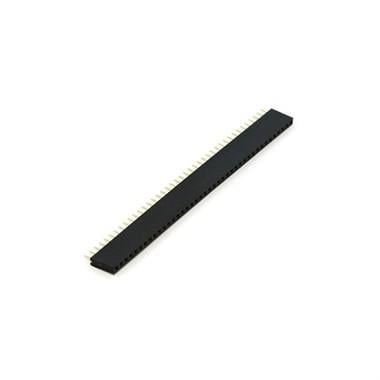

• Dişi header: Erkek pinlerin takıldığı yuvalardan oluşur; modüllerin söküp takılabilmesini sağlar.

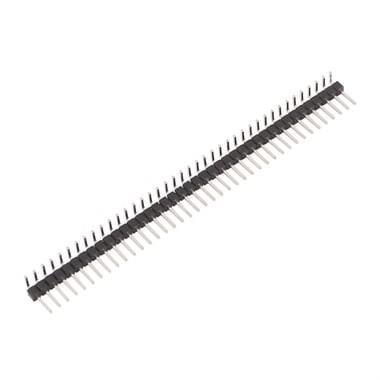

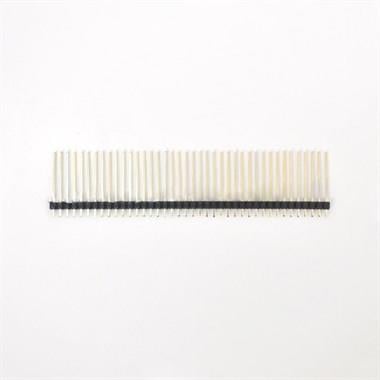

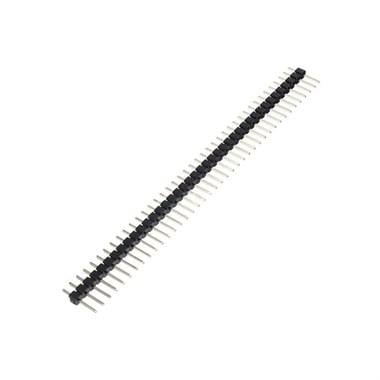

• 180 derece (düz) ve 90 derece (açılı): Düz header kartla dik, açılı header kartla paralel bağlantı verir.

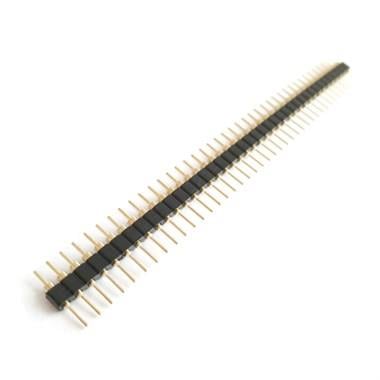

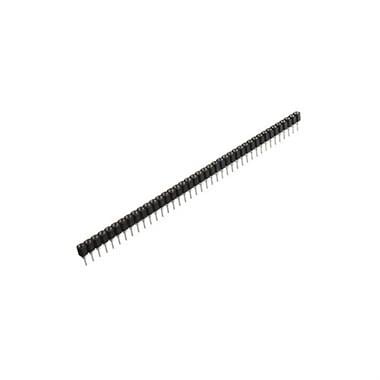

• Precision (yuvarlak pinli) header: Torna pinli yapısıyla daha sıkı ve dayanıklı temas sağlar; entegre ve modül soketlemede tercih edilir.

Sıkça Sorulan Sorular

Pin aralığı kaç mm?
Standart pin header'larda pin aralığı 2,54 mm'dir (0,1 inç). Bu aralık breadboard ve Arduino kartlarıyla uyumludur.

Header nasıl kesilir?
İstediğiniz pin sayısında, iki pin arasındaki plastik gövdeden yan keski veya maket bıçağıyla kesilerek ayrılabilir.
