Kısaca: Arduino ile çoklu LED yakma, birden fazla LED'i her biri bir ön dirençle ayrı dijital pinlere bağlayıp kodla sırayla yakıp söndürmektir. Bu yazıda gerekli malzemeleri, devre şemasını ve dört LED'i sırayla yanıp söndüren kodun nasıl çalıştığını bulabilirsiniz.
Merhaba arkadaşlar, bu yazımızda aynı devre üzerinde birden fazla LED yakımı yani "Arduino ile Çoklu LED Yakmak" projesini öğreneceğiz.
Arduino ile Çoklu LED Yakma Projesi için Gerekli Malzemeler:
Şimdi kodumuza ve devre şemasına geçelim.

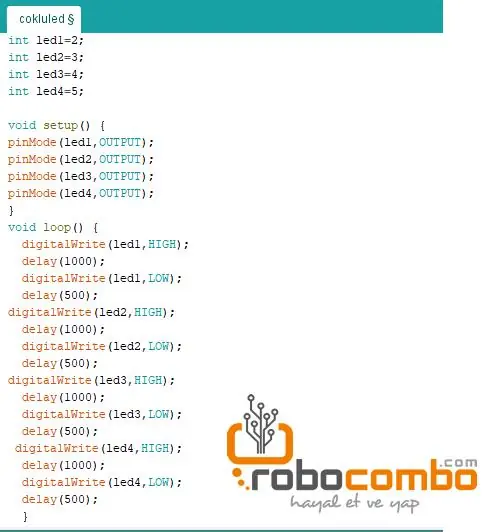

İlk önce LED’lerimizin bağlı olduğu pinleri belirliyoruz. Daha sonra setup() kısmına geldiğimizde ise LED’lerimizin hepsini OUTPUT olarak belirliyoruz. Loop() kısmında ise öncelikle birinci LED’imizi aktif hale getiriyoruz ve 1 saniye beklemesini söylüyoruz. Sonra aynı LED’i pasif durumuna getiriyoruz ve yarım saniye beklemesini söylüyoruz. Daha sonra bu işlemi bütün LED’lerimize uyguluyoruz ve sonuç olarak sırasıyla yanıp sönen LED’lerimiz olacak. Bu projemizde kullandığımız ürünleri buradan inceleyebilirsiniz.
İlgili Ürünler
Sıkça Sorulan Sorular
LED'e neden direnç bağlanır?
Direnç, LED'den geçen akımı sınırlar. Dirençsiz bağlanan bir LED aşırı akım çekerek bozulabilir, Arduino pinine de zarar verebilir. 5 V ile çalışan Arduino projelerinde LED için genellikle 220–330 ohm arası dirençler kullanılır.
LED'in hangi bacağı artı uçtur?
LED'in uzun bacağı anot (+), kısa bacağı katot (−) ucudur. Anot direnç üzerinden Arduino'nun dijital pinine, katot ise GND'ye bağlanır. LED ters bağlanırsa akım geçmez ve LED yanmaz.
Arduino'da LED nasıl yakılıp söndürülür?
LED'in bağlı olduğu pin setup() içinde pinMode(pin, OUTPUT) ile çıkış olarak ayarlanır. loop() içinde digitalWrite(pin, HIGH) LED'i yakar, digitalWrite(pin, LOW) söndürür; delay() ise iki komut arasında beklenecek süreyi milisaniye cinsinden belirler.
Arduino'ya kaç LED bağlanabilir?
Her LED ayrı bir pine bağlandığında sayı, karttaki boş pinlerle sınırlıdır; Arduino UNO'da 14 dijital pin vardır ve analog pinler de dijital çıkış olarak kullanılabilir. Daha fazla LED için 74HC595 gibi kaydırma yazmaçları kullanılabilir; toplam akım sınırına da dikkat edilmelidir.
