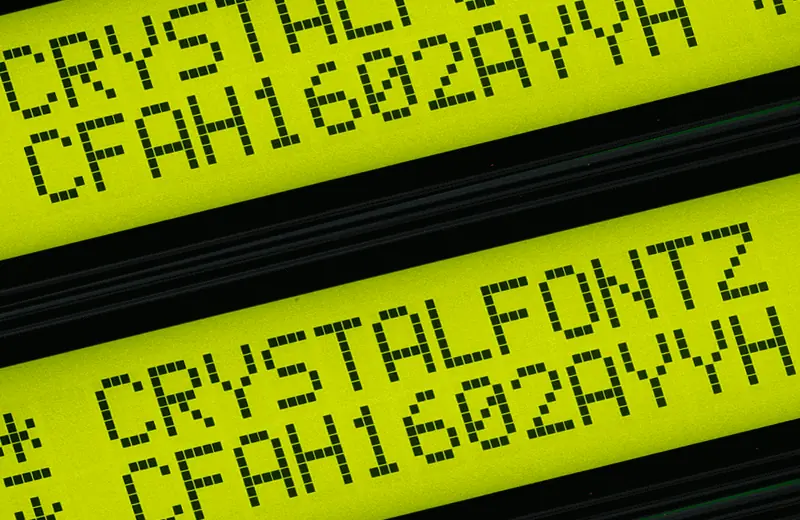

16x2 LCD Ekran Kullanımı, Özellikleri, Muhtemel Sorunlar ve Çözümleri

Kısaca: 16x2 LCD ekran, iki satırda 16'şar karakter gösterebilen ve Arduino projelerinde sık kullanılan karakter tipi bir ekrandır. Bu yazıda ekranda siyah kutular, yanlış karakterler ya da boş satırlar görünmesi ve kontrast ile gecikme doğru olduğu hâlde görüntü alınamaması gibi sık karşılaşılan sorunların nedenlerini ve çözümlerini bulabilirsiniz.

Merhaba arkadaşlar bu yazımızda 16x2 lcd ekran kullanımı , özellikleri ve çalışmıyor gibi muhtemel sorunlar ve çözümlerini ele alacağız.

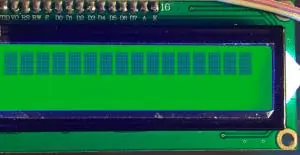

1- Siyah kutular gösteren 16x2 Lcd ekran

16x2 lcd ekran sorunları arasında bu sorun, kontrast kontrol direncinin çok düşük bir değere sahip olduğunda ortaya çıkar. Kontrast kontrol direnci pin 3'ten (VEE) pin 1'e (VSS / GND) bağlanır. Bu direnç değeri 4.7K ohm olmalıdır. Ayrıca, ekrana çok hızlı veri yazarken bile ekran kara kutu gösterebilir. Bu yüzden, her karakterinizi gönderdiğinizde gecikmek için yeterli zamanınız olduğundan emin olun. 16x2 lcd ekran kullanımı her zaman sıkıntılı bir süreç izlememektedir. Ama ortaya çıkan kullanım problemleri karşısında da yılmamanız, çabuk vazgeçmemeniz gerekmektedir. 16x2 LCD ekran ürün sayfası için tıklayın.

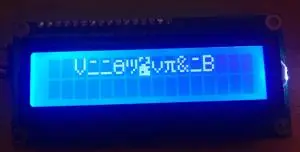

2- 16x2 Lcd Ekran Kullanımı (Yanlış karakterleri gösterme)

Doğru ASCII değerlerini gönderseniz bile 16x2 lcd ekran yanlış karakterleri gösterir. Bu sorun, veri hatlarının bağlantısında bir sorun olduğu için ekranın uygun verileri alamamasından kaynaklanır. Bitişik veri hatları arasında kısa devre olabilir veya bazı veri hatlarının düzgün şekilde bağlanmamış olması durumunda da meydana gelebilir. Bu nedenle, LCD ekrana giden bitişik parçalar arasındaki kısa devreleri incelediğinizden emin olun.

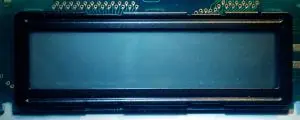

3- 16x2 LCD Ekran Kullanımı (Tamamen boş satırları gösteren 16x2 lcd ekran)

Kontrast kontrol direnci değerini çok yükseğe ayarladıysanız, bu sorun da oluşur. Bu yüzden, yaklaşık 4.7K ohm değerinin seçildiğinden emin olun. Ekran kontrastınız tamamsa, tamamen boş satırlar yerine karakter pozisyonlarında çok açık siyah kutular görebilirsiniz.

4) Kontrast tamam, Gecikme tamam ama yine de ekran yok (16x2 Lcd Ekran Çalışmıyor)

Doğru kontrast değerlerini ayarladıktan ve kodda doğru gecikmeyi sağladıktan sonra bile düzgün karakter ekranı elde edemiyorsanız, kontrol cihazınızın lojik voltaj seviyelerinin ekran ile uyumlu olmaması ihtimali var. LCD ekran 5V mantık seviyesinde çalışır, bu nedenle kontrol cihazınızı 3,3V veya 5V'den daha düşük bir güç ile çalıştırıyorsanız, tüm (11) LCD hattına güçlü 4,7K Ohm pull up direnç eklediğinizden emin olun (8 - veri, 3 - kontrol). Pull up dirençlerini LCD hatlarından + 5V güç kaynağına (LCD kaynağı) bağlayın.

İlgili Ürünler

Sıkça Sorulan Sorular

16x2 LCD ekranda neden siyah kutular görünür?

Siyah kutular genellikle kontrast ayarından kaynaklanır: VEE (3. pin) ile GND arasındaki kontrast direncinin değeri çok düşükse bu sorun ortaya çıkar. Ekrana çok hızlı veri gönderilmesi de aynı belirtiye yol açabileceği için karakterler arasında yeterli gecikme bırakılmalıdır.

16x2 LCD ekran neden yanlış karakter gösterir?

Doğru ASCII değerleri gönderildiği hâlde yanlış karakterler görünüyorsa sorun genellikle veri hatlarındadır. Bitişik veri hatları arasında kısa devre olabilir ya da bazı hatlar düzgün bağlanmamış olabilir; bağlantılar ve lehimler tek tek kontrol edilmelidir.

16x2 LCD ekranın kontrastı nasıl ayarlanır?

Kontrast, LCD'nin VEE pinine verilen gerilimle ayarlanır. Bu pin bir potansiyometrenin orta bacağına ya da yazıda önerildiği gibi yaklaşık 4,7 kΩ'luk bir dirençle GND'ye bağlanır; değer çok düşükse siyah kutular, çok yüksekse boş satırlar görülür.

16x2 LCD ekran 3,3 V'luk bir kartla kullanılabilir mi?

16x2 LCD 5 V lojik seviyesinde çalışır. 3,3 V ile çalışan bir denetleyici kullanılıyorsa LCD'nin 8 veri ve 3 kontrol hattının her birine, LCD'nin +5 V beslemesine bağlanan 4,7 kΩ'luk pull-up dirençleri eklenmesi önerilir.

Arduino ile 16x2 LCD ekran nasıl kullanılır?

16x2 LCD, Arduino'ya doğrudan paralel bağlantıyla ya da I2C modülüyle bağlanır; paralel bağlantıda LiquidCrystal, I2C modülünde ise LiquidCrystal_I2C gibi bir kütüphaneyle kontrol edilir. Bağlantı şeması ve örnek kod için Arduino ile 16x2 LCD kullanımı yazısına bakabilirsiniz.
