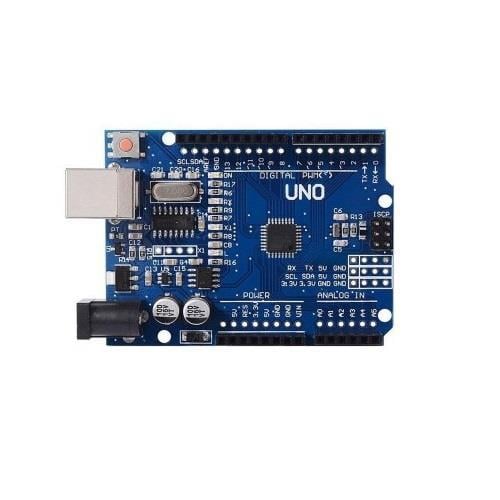

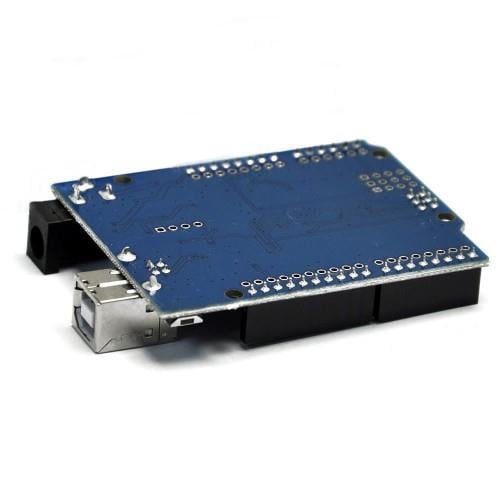

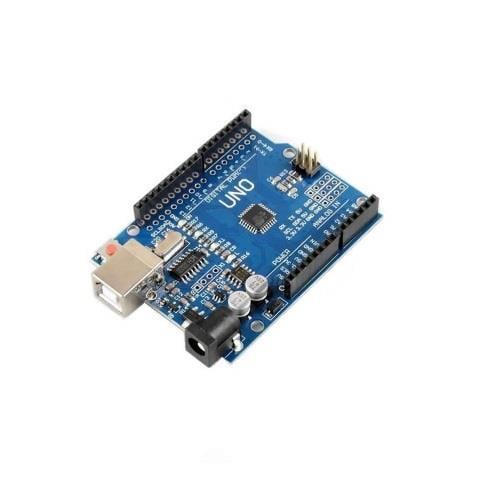

Arduino UNO R3 -Orijinal Atmega328P SMD Chipset
Uno R3 Microchip firmasının 8 bit Atmega328 mcusu kulanılmış açık kaynaklı Arduino platformunun kartlarından biridir. Kart üzerinde 14 adet dijital giriş/çıkış pini (6 tanesi PWM özellikli), 6 analog giriş birimine sahiptir.Bu IOlar erkek ve dişi pin header olarak aynı anda kart üzerinden dışarıya erişilebilir durumdadır.

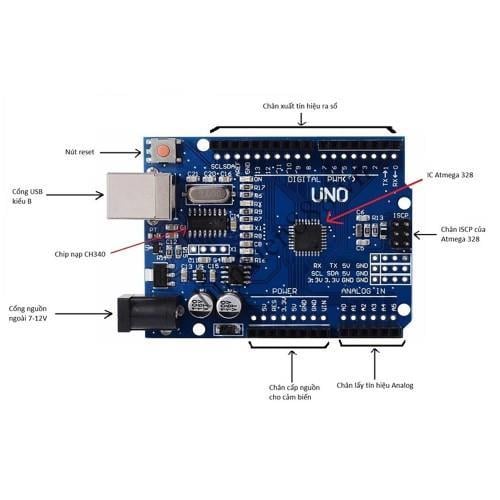

Ayrıca kart üzerinde usb uart çevirici devre (programlama ve herberleşme için), 16Mhz kristal, usb soketi, güç devresi, ICSP konektörü ve reset tuşu gibi devrelerde kart üzerinde bulunmaktadır. Kart üzerinde mikrodenetleyicinin çalışması için gerekli olan tüm devreler hazır olarak bulunmaktadır. Kolayca usb kablosu üzerinden bilgisayara bağlanabilir, adaptör veya pil ile çalıştırılabilir durumdadır. Açık kaynak Arduino IDEsi üzeride yazılımları kolayca hazırlama imkanı sunmaktadır.
Arduino çıkış amacı elektronik ve programlama bilmeyen öğrencilerin ve elektronik meraklılarının kolayca uygulamalar geliştirilmesi amacı ile tasarlanmıştır. Arduino kartları çeşitli (ışık sensörü, buton, internet mesajları gibi) girişleri okuyabilir. ve dışarıya çeşitli (led yakma, motor sürme, internete mesajı yollama gibi) çıkışlar oluşturabilir.
Uzun yıllar sonunda arduino kullananlar binlerce proje ortaya çıkardılar. Bunlar çok basit seviyelerden, çok karışık seviyelere uzanan geniş yelpazededir. Sizde kolayca bu projeleri öğrenip, kendi uygulamalarınızı geliştirmede kullanabilirsiniz. Ayrıca kendinize özel yeni uygulamalarıda ortaya koyabilirsiniz.
Arduino avantajları
Yeni başlayanlar için arduino yazılımı kullanılması çok kolaydır. İleri seviyeli kullanıcılar için yetecek kadar esnektir.
Mac, linux ve windows işletim sistemlerinin hepsinde çalışabilir.
Arduino kitleri çok ucuz ve kolay erişilebilirdir.
Arduino Yazılımı basit ve kolay programlama ortamı sağlar. Programlamayı öğrenmeye yeni başlayanlar için idealdir.
Açık kaynak kodlu yapısı ile çok fazla uygulama örneğine ulaşılabilir. C++ temelli kütüphaneleri ile uygulaları kolayca geliştirebilirsiniz. Ayrıca isterseniz Avr-C kodlarınıda projenize kolayca ekleyebilirsiniz.
Yine açık kaynaklı ek geliştirme modül, shield, sensör kartları ile uygulamalarınız geliştirme imkanı vardır. Kolayca kendi ek kartlarınızı yapıp arduino kartlarına ekleme yapabilirsiniz.
Arduino kartları üzerinde Atmel firmasının mcuları bulunur.
Programlayıcı ihtiyacı yoktur. Aynı kart üzerinden hem programlanır hem uygulamalar yapılabilir.
Analog ve dijital girişleri sayesinde pek çok girişi algılayabilir.
Dış dünyaya ( ses, ışık, hareket vb gibi) çıktılar üretebilirsiniz.
Yaygın olarak kullanılmaktadır. Bu sayede internetten bolca kaynak bulma imkanı vardır.
Özellikler:
Entegre: Orjinal ATmega328 Chip
CH340 usb uart çevirici entegresi
Çalışma voltajı: DC 5V
Harici giriş voltajı: DC 6-20V ( 12V ile kullanılması önerilir. )
Dijital pin sayısı: 14 Adet (6 tanesi PWM çıkışı)
Analog giriş pinleri: 6 Adet
I/O akımı: 40mA ( 50mA 3.3V )
Flash hafıza: 32 KB
İşlemci hızı: 16 MHz
2.1mm standart dişi adaptör soketi.
Kart üzerinde 5V ve 3.3V voltaj oluşturucu devreler
4 adet dişi genişleme soketi
Genişleme kartları yada harici devre bağlantıları için tüm iolar için boş header soketler.
Reset butonu
2x3 Pin ISP programlama soketi
Kullanıcı gösterge ledi.
Güç gösterge ledi.
Uart rx tx gösterge ledleri.
Boyutlar: 68.6mm x 53.4mm
Ağırlık: 25gr
