Ürün Özellikleri:

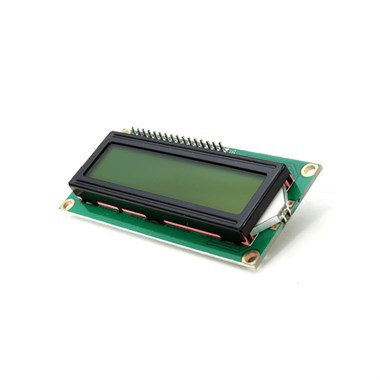

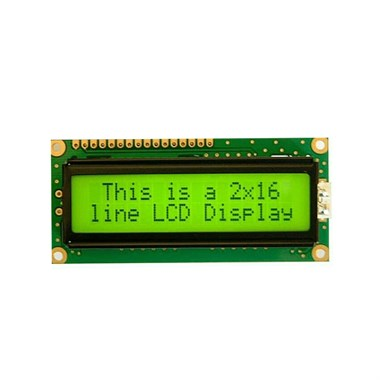

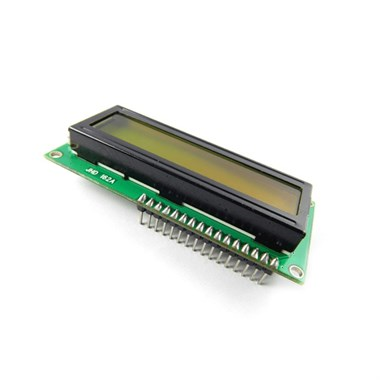

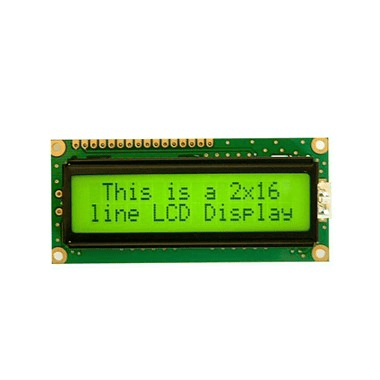

Arduino ile kullanabileceğiniz kaliteli bir 16x2 (16 sütun, 2 satır) LCD ekrandır.
Yeşil(Mavi) zemin üzerine siyah yazı rengine sahiptir. Arka LED ile aydınlatılır
5V ile çalışır(Arduino ya direkt bağlanıp çalıştırılabilir ekstra güç kaynağı gerekmez).
seri port ile kullanıp pin sayısını minimum tutabilirsiniz.
Özellikleri:
+5V ile çalışmaktadır.
Back Lighting özelliğine sahiptir.
LCD arka fon ışığı olmadan 4mA akım çekmektedir.
Boyutları 80x36x9.4mm'dir
Çalışma sıcaklığı -20 ile +70 derece arasıdır.
Bacak Bağlantıları:
LCD Pin Sembol Bağlantı
1 Vss GND
2 Vdd +5V
3 Vo Kontrast ayarı
4 RS Register seçme pini
5 R/W Data read/write pini.
6 E Enable pini
7 DB0 Data Bus 0
8 DB1 Data Bus 1
9 DB2 Data Bus 2
10 DB3 Data Bus 3
11 DB4 Data Bus 4
12 DB5 Data Bus 5
13 DB6 Data Bus 6
14 DB7 Data Bus 7
15 A LED arka ışık anot (+5V)
16 K LED arka ışık katot (GND)
